Katup pelepas tekanan Untuk Mesin Press

Status ketersediaan:
Kuantitas:
sharethis sharing button

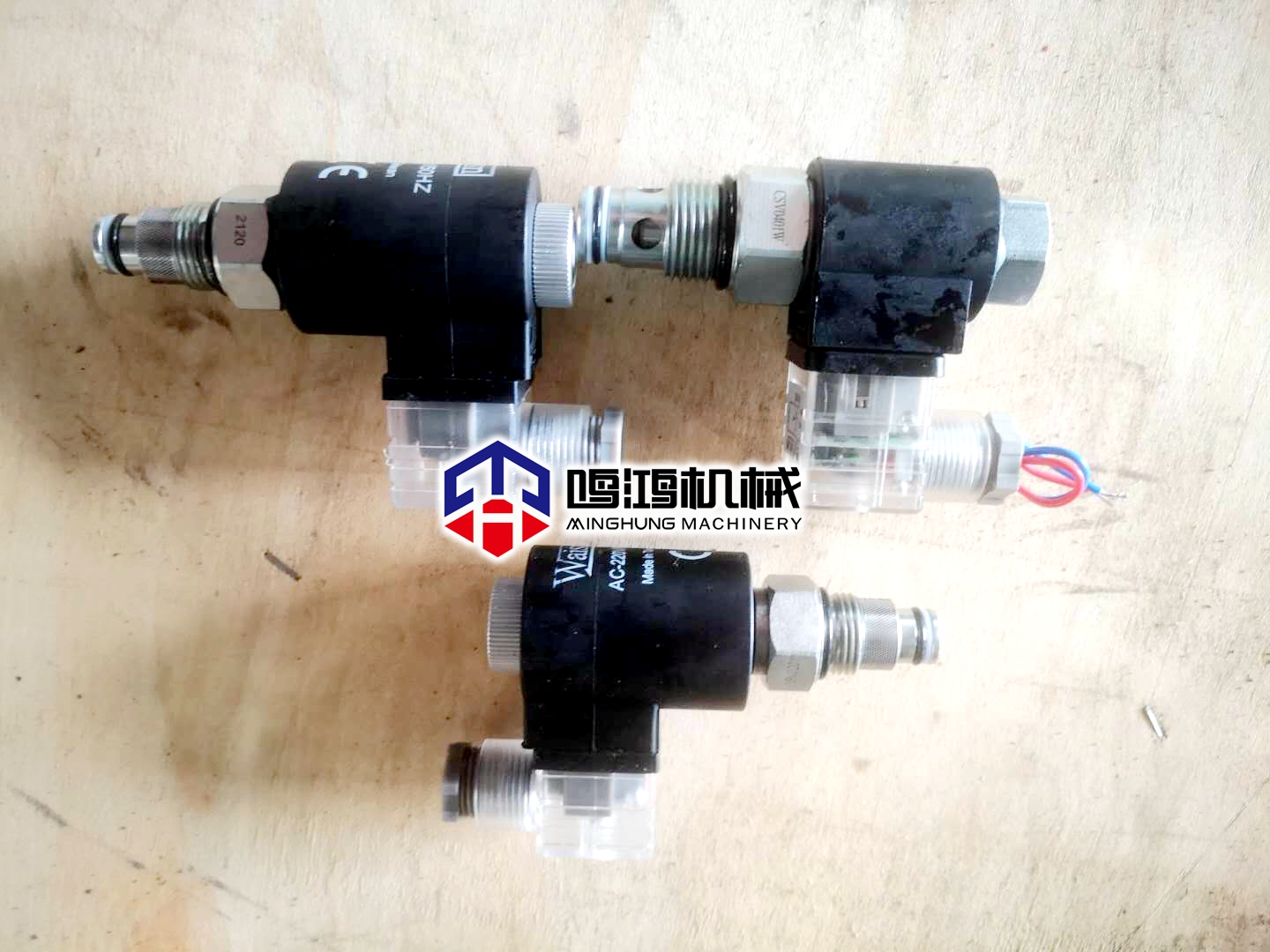

aksesoris hidrolik solenoida Valve untuk stasiun hidrolik mesin press

2016225165352411_副本

微信图片_20200804223752_副本

MINGHUNG desain struktur dan prinsip kerja katup pelepas tekanan kontrol hidrolik


Dalam sistem pipa air pompa air, ketika pompa tiba-tiba berhenti, katup periksa saluran keluar pompa ditutup dengan cepat, menyebabkan laju aliran sirkulasi di pipa saluran keluar katup tiba-tiba turun, dan tekanan kejut balik dihasilkan.Perubahan kecepatan yang tiba-tiba akan menyebabkan transmisi gelombang tekanan kejut dan kecepatan transmisi.Sangat tinggi, tekanan pada bagian outlet katup dapat ditingkatkan hingga beberapa kali tekanan pengenal.Inilah fenomena water hammer pada pipa yang dapat menyebabkan katup atau pipa pecah dan menyebabkan kecelakaan.Untuk menghindari kecelakaan seperti itu, orang-orang saat ini menggunakan katup dengan karakteristik penutupan tertunda, seperti katup kupu-kupu penutup dua tahap kontrol, katup kontrol hidrolik dengan pelat katup anak perempuan dan ibu, katup periksa penutupan lambat, dll., Sehingga katup tertunda untuk menutup, dan beberapa air melewati.Komponen pompa dan rotor kembali untuk mencapai tujuan pelepasan tekanan untuk menghilangkan tekanan palu air.Namun, karena waktu pelepasan tekanan yang lama, aliran balik air mempengaruhi impeller pompa untuk waktu yang lama, yang mempercepat kecepatan pembalikan komponen rotor pompa, dan waktu yang lama akan merusak rotor pompa.


Bagian-bagian rotor motor dan bagian-bagian yang terkait dengannya.


Untuk mengatasi masalah di atas, perlu dirancang katup pelepas tekanan otomatis yang dipasang pada pipa DYDRAULIC MACHINE MINGHUNG, yang dapat mengarahkan aliran balik ke saluran masuk pompa dalam waktu pelepasan tekanan, yaitu, aliran balik pelepas tekanan tidak akan lagi melewati komponen rotor pompa untuk menyelesaikan pelepasan.Energi tekanan ditutup secara otomatis, yang sepenuhnya menyelesaikan masalah tekanan balik dari pompa dampak balik pelepas tekanan, dan mencapai tujuan menghilangkan palu air secara efektif.


1 Desain struktural


Katup terdiri dari badan katup, ruang hidrolik, pipa hidrolik a dan pipa hidrolik b.Badan katup adalah pipa empat arah dengan batang penggerak hidrolik, pelat katup bawah, dan pelat katup atas di dalamnya.Kedua ujung batang penggerak hidrolik dilengkapi dengan ulir.Bagian bawah badan katup dihubungkan dengan penutup bawah dengan menghubungkan sekrup.Ada saluran masuk dan keluar air di sisi atas dan bawah badan katup untuk terhubung dengan pipa.Bagian tengah badan katup dekat dengan saluran masuk dan keluar air atas, dan pelat katup atas dihubungkan dengan batang transmisi hidrolik dengan pengelasan.Pelat dihubungkan dengan batang transmisi hidrolik melalui mur dan ulir di salah satu ujung batang transmisi hidrolik, dan bagian atas badan katup dihubungkan dengan rongga hidrolik melalui flensa.Ruang hidrolik terdiri dari kursi ruang hidrolik, penutup ruang hidrolik, ruang hidrolik dan piston.Itu terintegrasi dengan badan katup melalui sekrup dan mur.Kursi ruang hidrolik dilengkapi dengan penutup kursi ruang hidrolik, piston berada di ruang hidrolik, dan batang transmisi hidrolik melewati tekanan hidrolik.Penutup jok rongga dihubungkan dengan piston dengan mur dan ulir di salah satu ujung batang transmisi hidrolik.Piston membagi ruang hidrolik menjadi ruang atas dan ruang bawah.Ada cincin penyegel berbentuk 'O' pada piston.Cincin penyegel berbentuk 'O' pada piston disegel rapat dengan dinding bagian dalam ruang hidraulik untuk sepenuhnya mengisolasi ruang atas dan bawah ruang hidraulik.Penutup ruang hidrolik dilengkapi dengan lubang aliran, dan pipa hidrolik a dihubungkan dengan rongga atas ruang hidrolik melalui lubang aliran.Kursi ruang hidraulik dilengkapi dengan lubang tembus, dan pipa hidraulik b dihubungkan dengan rongga bawah rongga hidraulik melalui lubang tembus dan dihubungkan dengan rongga bawah rongga hidraulik.


Pasang cincin penyegel berbentuk 'O' pada pelat katup atas, pelat katup bawah, dan penutup dudukan bilik hidraulik, pasang gasket penyegel pada permukaan penahan yang cocok antara penutup bilik hidraulik dan bilik hidraulik, dan pasang paking penyegel pada ruang hidraulik dan dudukan ruang hidraulik Gasket penyegel dipasang pada permukaan penahan yang cocok antara dudukan ruang hidraulik dan badan katup, dan gasket penyegel dipasang di antara badan katup dan penutup bawah serta permukaan pencocokan penahan.Pasang filter dan katup pengatur micro check valve pada pipa hidrolik a, dan pasang filter dan katup pengatur pada pipa hidrolik b.Lubang tembus dibuka pada penutup ruang hidrolik, dan tekanan hidrolik dihubungkan melalui lubang tembus.


Pipa c dilengkapi dengan katup periksa mikro dan sumbat sekrup pembuangan dipasang di atas penutup ruang hidrolik.Steker sekrup pembuangan dipasang pada penutup ruang hidrolik, yang dapat digunakan untuk melepaskan gas di ruang atas ruang hidrolik.


Ruang hidrolik terdiri dari kursi ruang hidrolik, penutup ruang hidrolik, ruang hidrolik dan pelat atas diafragma, diafragma, dan kelenjar diafragma.Pelat atas diafragma, diafragma, dan kelenjar diafragma berada di rongga hidrolik, dan pelat atas diafragma Pada diafragma, diafragma ditutupi di bawah diafragma, batang transmisi hidrolik melewati penutup kursi rongga hidrolik, dan sekrup pada satu ujung batang transmisi hidrolik terintegrasi dengan penutup diafragma, diafragma, dan pelat atas diafragma.Penutup rongga, diafragma dan rongga hidrolik dihubungkan dengan sekrup dan mur.Diafragma membagi rongga hidrolik menjadi rongga atas dan bawah dan sepenuhnya mengisolasi rongga atas dan bawah.


2 Prinsip kerja dan fungsi


Katup pelepas tekanan kontrol hidraulik MINGHUNG dengan struktur di atas digunakan dalam sistem pipa pengiriman fluida.Itu dipasang pada pipa pelepas tekanan bypass di sisi outlet katup periksa outlet pompa untuk mencapai fungsi dan efek penggunaan berikut.Saat pompa dalam keadaan start, tekanan di ruang bawah ruang hidrolik yang terhubung dengan pipa hidrolik lebih tinggi daripada tekanan di ruang atas ruang hidrolik yang terhubung dengan pipa hidrolik.Di bawah pengaruh perbedaan tekanan, piston bergerak ke atas dan menggerakkan pelat katup bawah melalui batang transmisi hidrolik.Bergerak ke atas, pada saat ini, cairan memasuki saluran masuk dan keluar air yang lebih rendah, dan mengalir keluar dari saluran masuk dan keluar air atas melalui badan katup.Ketika piston bergerak ke atas dan menggerakkan pelat katup bawah ke atas melalui batang transmisi hidraulik sampai pelat katup bawah menyentuh dudukan penyegel di badan katup, cincin penyegel berbentuk 'O' 5 pada pelat katup bawah dikompresi dan memainkan peran penyegelan.Tidak ada aliran cairan di saluran masuk dan keluar air bagian atas dan saluran masuk dan keluar air bagian bawah.Saat ini, sistem pompa dan perpipaan dalam kondisi kerja normal.Pipa hidrolik yang terhubung dengan penutup rongga hidrolik dapat mempercepat aliran fluida pada rongga hidrolik, sehingga proses dapat dilakukan dengan cepat.


Ketika terjadi pemadaman listrik secara tiba-tiba, check valve akan tertutup secara otomatis.Saat ini, tekanan di ruang atas ruang hidrolik lebih besar daripada tekanan di ruang bawah ruang hidrolik.Piston bergerak ke bawah di bawah aksi perbedaan tekanan dan menggerakkan pelat katup bawah untuk bergerak ke bawah, membentuk bentuk 'O'.Cincin penyegel kehilangan efek penyegelannya, dan cairan mengalir ke saluran masuk dan keluar air atas dan dibuang dari saluran masuk dan keluar air bawah melalui badan katup.Pada saat yang sama, pelat katup atas juga digerakkan ke bawah secara serempak di bawah penggerak batang transmisi hidraulik hingga menyentuh dudukan penyegel di badan katup.Cincin penyegel berbentuk O 'dikompresi untuk memainkan peran penyegelan. Pada saat ini, aliran cairan di saluran masuk dan keluar air atas dihentikan, dan efek hidrolik dihilangkan. Waktu dari saat pelat katup bawah dan pelat katup atas bergerak ke bawah pada saat yang sama, cincin penyegelan berbentuk 'O' kehilangan efek penyegelannya pada saat cincin penyegelan berbentuk 'O' memainkan peran penyegelan adalah waktu pelepas tekanan.


Gasket digunakan untuk memastikan cairan di ruang hidrolik tidak bocor, dan gasket digunakan untuk memastikan cairan di badan katup tidak bocor.Cincin segel 'O' pada penutup kursi ruang hidrolik digunakan untuk mengisolasi cairan di ruang hidrolik dan badan katup.Untuk menyesuaikan waktu pelepas tekanan, katup pengatur dipasang pada pipa hidrolik, dan waktu pelepas tekanan dapat disesuaikan dengan mengontrol kecepatan masuk dan keluar cairan di ruang atas dan bawah rongga hidrolik melalui pengatur katup.Filter dipasang pada pipa hidrolik untuk menyaring kotoran dalam cairan untuk memastikan kebersihan di rongga hidrolik.Katup periksa mikro dipasang pada pipa hidrolik, yang dapat digunakan untuk mencekik aliran air ke rongga atas ruang hidrolik.Tindakan katup fleksibel dan waktu penutupan disesuaikan (15 detik tercepat, 348 detik paling lambat).Untuk sistem jaringan pipa yang rumit, efek menghilangkan palu air adalah baik, dan sepenuhnya menyelesaikan masalah waktu penutupan lambat yang lama dari katup penutup dua tahap dan dampak air balik pada pompa.Masalah pemindahan.


3 Aplikasi


Tiga jenis katup pelepas tekanan dengan diameter 80mm, 150mm, dan 300mm telah dirancang dan diproduksi, dengan tekanan nominal 1,6MPa, yang digunakan dalam air keran, air sirkulasi pendingin metalurgi, dan sistem pipa sirkulasi air pendingin petrokimia.Setelah hampir 1 tahun beroperasi, katup sudah fleksibel.Waktu penutupan dapat disesuaikan.Untuk sistem jaringan pipa yang kompleks, efek menghilangkan palu air itu baik, dan masalah waktu penutupan lambat yang lama dari katup penutup dua tahap dan dampak air balik dan mundur sepenuhnya diselesaikan.Ini menunjukkan bahwa struktur katup dan metode desain kinerja layak, dan pemilihan parameternya akurat.


Katup pelepas tekanan kontrol hidrolik MINGHUNG dipasang pada pipa bypass di sisi outlet katup periksa di pipa utama.Ini digunakan bersama dengan katup periksa.Cairan tekanan dalam pipa digunakan untuk mencapai penggerak dan kontrol otomatis, yang sepenuhnya menyelesaikan katup penutup dua tahap tradisional.Hilangkan masalah putaran balik rotor pompa saat tekanan palu air dilepaskan.Karena memiliki fungsi waktu penutupan yang dapat disesuaikan, sangat cocok untuk berbagai jaringan pipa yang rumit untuk menghilangkan tekanan palu air.Ini adalah jenis baru dari katup pelepas tekanan dengan nilai aplikasi dan popularisasi.
