Mesin Penumpuk Hisap Kayu Lapis Ringkas
Compact Plywood Suction Stacker adalah solusi otomatisasi ringan yang dikembangkan untuk pelanggan yang memiliki ruang lantai terbatas namun perlu meningkatkan efisiensi penumpukan. Lebar keseluruhan alat berat ini sesuai dengan konveyor roller standar, yang memerlukan tapak minimal hanya 6 meter persegi, dan dapat langsung menggantikan stasiun penumpukan manual. Peralatan ini mengadopsi desain gantry hisap terintegrasi, yang menggabungkan pembangkitan vakum, genggaman hisap, pengangkatan, dan gerakan horizontal ke dalam satu unit, menghindari perpipaan dan kabel yang rumit pada sistem terpisah.
1. Desain Sangat Kompak: Panjang mesin ≤3m, lebar ≤2m, tinggi pemasangan yang dapat disesuaikan. Dapat dengan mudah melewati pintu bengkel standar; kastor seluler opsional.
2. Sistem Hisap Efisien: Pompa vakum baling-baling putar berkecepatan tinggi (atau generator vakum hemat energi) terpasang yang dipasangkan dengan 4–8 cangkir hisap independen. Daya hisap efektif maksimum 120kg (cukup untuk mengambil satu lembar kayu lapis).
3. Pegangan Adaptif: Cangkir hisap memiliki mekanisme penyangga yang fleksibel, beradaptasi dengan sedikit kelengkungan panel atau ketebalan yang tidak rata (5–30 mm) tanpa merusak permukaan panel.
4. Pengoperasian Sederhana: Layar sentuh berwarna dengan antarmuka Cina/Inggris. 3 mode penumpukan umum yang telah ditetapkan sebelumnya (tumpukan rata satu lembar, tumpukan bergantian, tumpukan terhitung) – memulai dengan satu tombol.
5. Instalasi & Komisioning Cepat: Telah dirakit sebelumnya di pabrik. Di lokasi, hanya perlu menyambungkan listrik dan udara bertekanan (untuk pelepasan vakum). Siap diproduksi dalam waktu 2 jam.
6. Aman & Ekonomis: Perlindungan tirai cahaya standar, alarm hisapan rendah, pengoperasian dengan kebisingan rendah (<75dB), konsumsi energi hanya 1/3 dari penumpuk besar.
Setelah kayu lapis tiba pada posisi penumpukan secara manual atau melalui konveyor rol hulu, operator menekan tombol start atau sakelar induksi otomatis terpicu. Gantri hisap turun, cangkir menyentuh permukaan panel, dan sistem vakum menghasilkan tekanan negatif. Ketika nilai yang ditetapkan tercapai, gantry naik dan bergerak secara horizontal hingga di atas palet penumpukan. Kekosongan dilepaskan, panel dijatuhkan, dan gantri kembali ke posisi siaga – menyelesaikan satu siklus penumpukan. Waktu siklus kira-kira 12–15 detik per lembar.

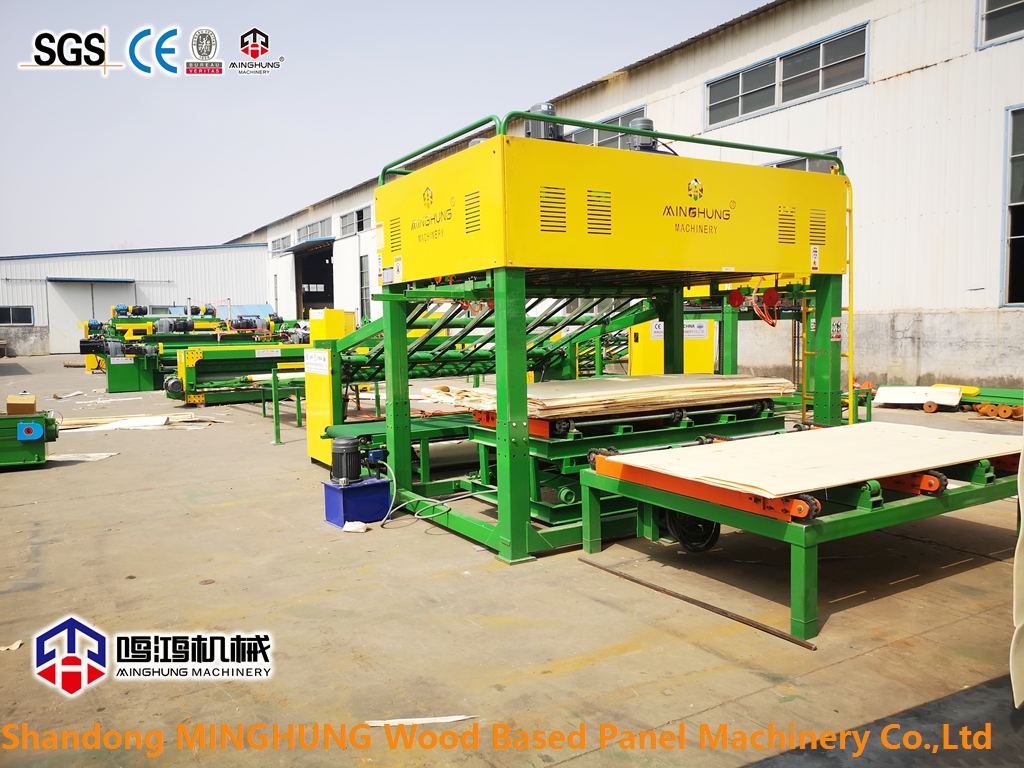

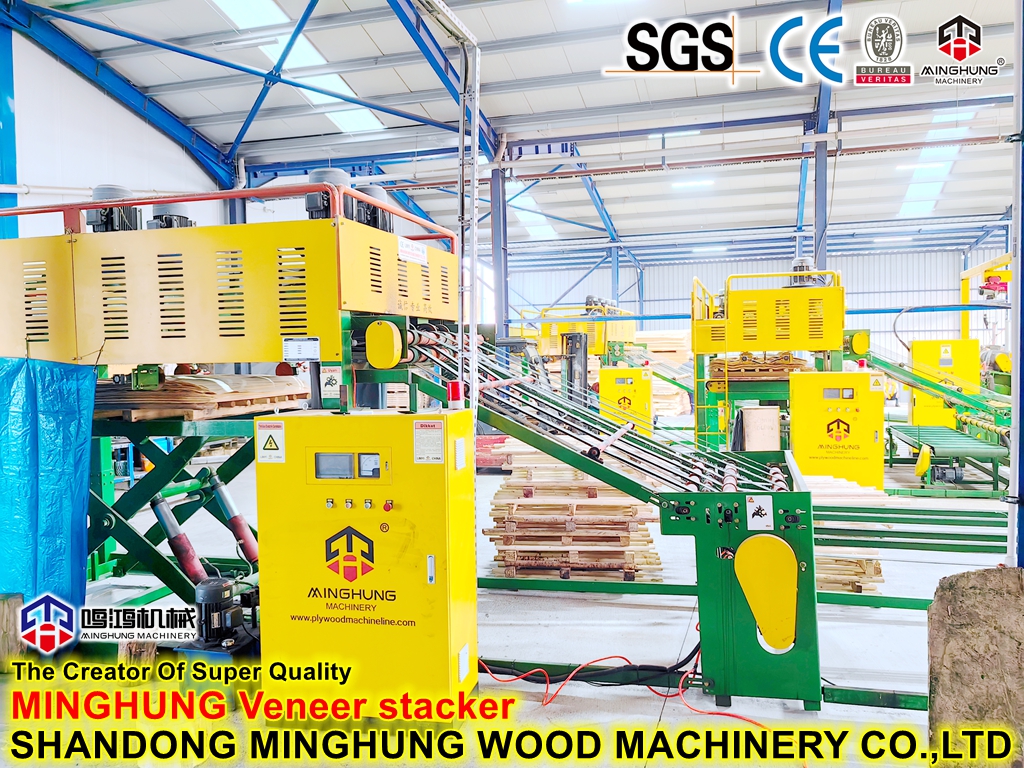

Nama | penumpuk veneer 4 kaki |
model | MH-VS127A |
mode pengangkatan | angkat hidrolik*3kw*1set |
motor kipas | 5,5kw*2 buah |
penggerak motor | 3kw * 2 buah |
tekan veneer motor | 2.2kw * 1 buah |
konveyor veneer limbah | 2.2kw * 1 buah |
kekuatan total | 25kw |
ukuran veneer | 900-1300*600-1300mm |
ketebalan | <3.6mm |
berat total | 2,5t |
ukuran | 5500*2000*2750mm |
Pembuatan palet produk jadi di pabrik kayu lapis kecil
Penumpukan setelah pemotongan papan multi-lapis
Penumpukan otomatis di laboratorium atau jalur sampel
Penumpukan sementara panel furnitur
Kami adalah Shandong MINGHUNG Mesin Panel Berbasis Kayu Co, Ltd Pabrik Cina dan produsen set lengkap mesin Kayu Lapis dan mesin Veneer.

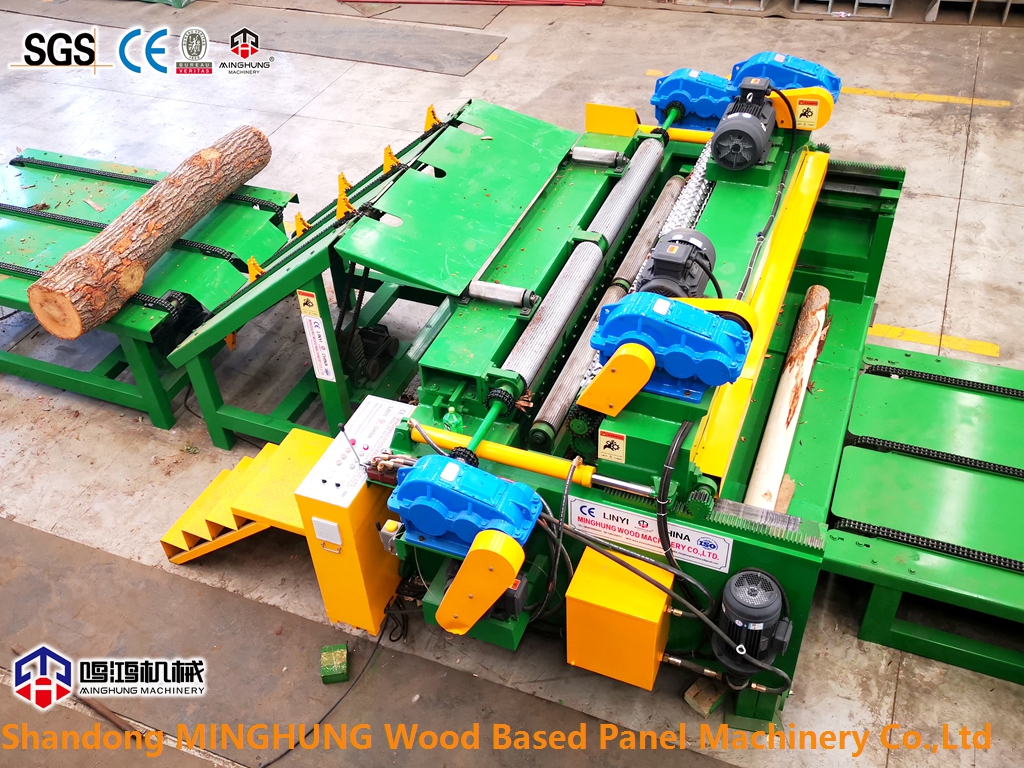

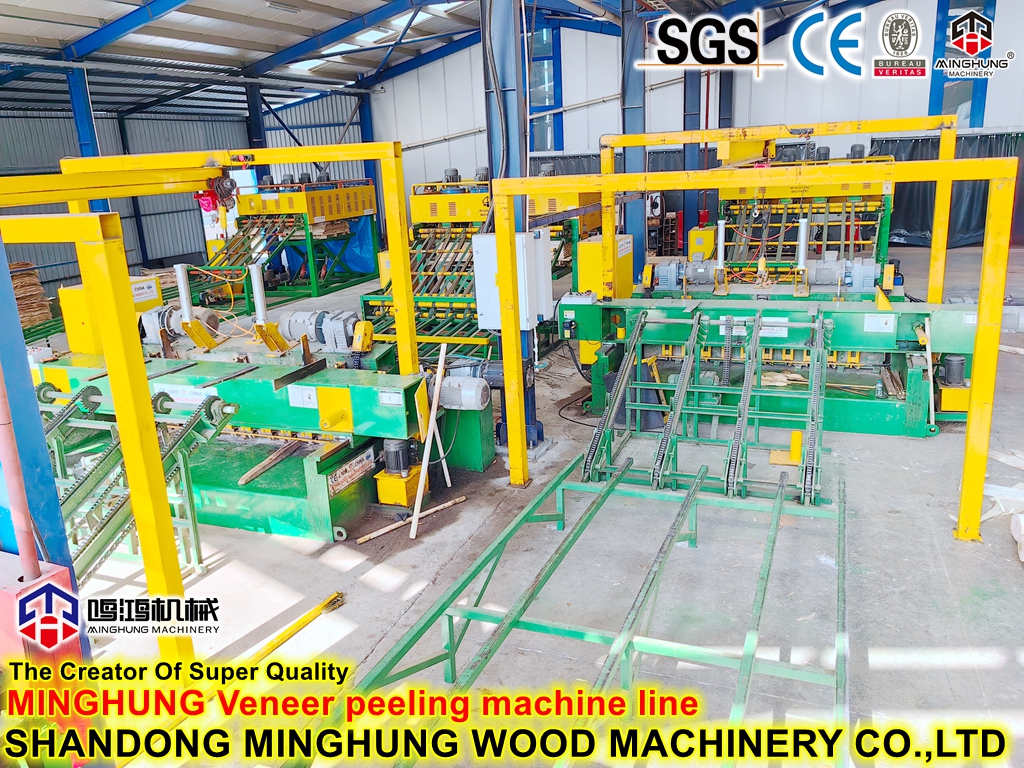

Mesin meliputi: lini produksi veneer (log debaker, mesin peeling veneer, loader log, penumpukan otomatis) ， rautan blade, mesin tambalan veneer, mesin pengering veneer (pengering roller veneer, pengering mesh veneer, mesin penekanan dan mesin pemotong ceding, mesin pemotong cetak, mesin pemotong ceding kayu, mesin pelapis kayu, mesin pelapis kayu, mesin pelapis kayu, mesin pelapis kayu, mesin pelapis kayu, pybing wood, Mesin Kayu Terbalik, Lift Table, dan sebagainya.
