Peralatan ini berfungsi sebagai solusi tambahan yang ideal untuk jalur produksi otomatis kayu lapis, papan multi-lapis, papan ekologi, papan blok, dan produk panel lainnya. Peralatan tersebut dapat dihubungkan secara mulus dengan proses hulu dan hilir seperti jalur lay-up, pengepresan panas, dan pemangkas tepi, sehingga membentuk jalur produksi panel otomatis yang lengkap.

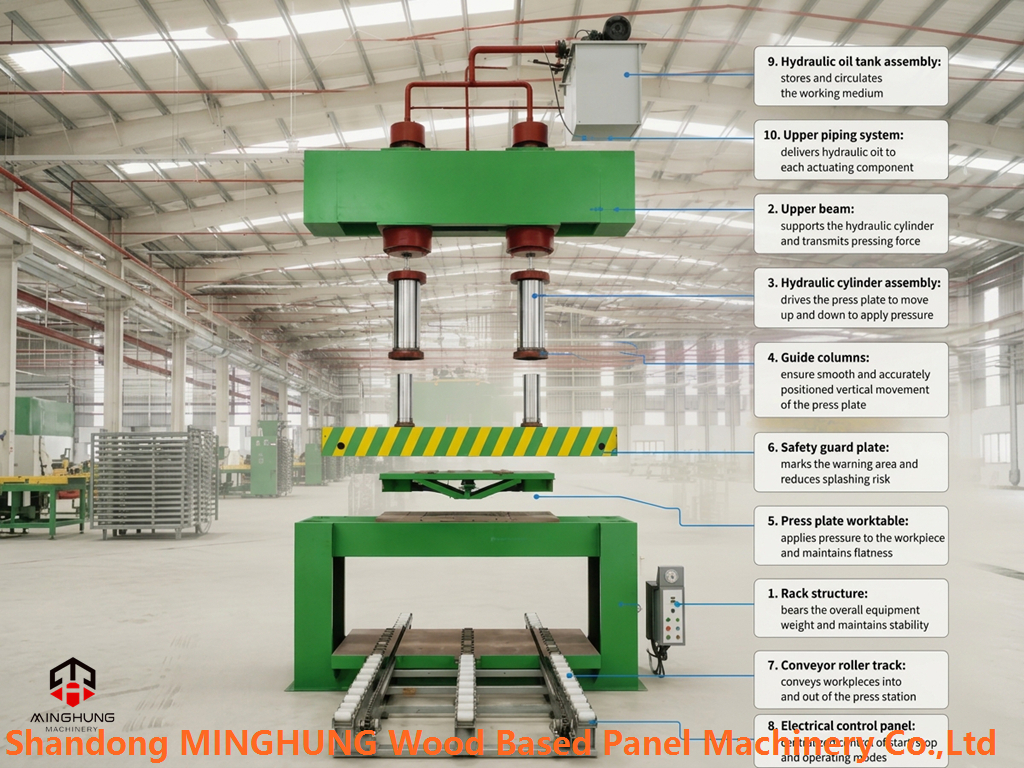

Cold Press Kayu Lapis Pengumpanan Otomatis ini terdiri dari modul inti berikut:
Modul | Komponen | Deskripsi Fungsi |
Unit Rangka Utama | Rangka, balok atas, balok bawah, pelat bergerak, meja kerja tetap | Menanggung gaya tekan, memastikan kekakuan dan stabilitas |
Unit Hidrolik | Silinder utama, silinder bantu, unit tenaga hidrolik (grup tangki/pompa/motor/katup) | Memberikan daya tekan yang stabil dan terkendali |
Unit Pengumpanan Otomatis | Konveyor rol pengumpan, perangkat pemosisian dan pemandu | Secara otomatis mengirimkan papan kosong ke area kerja pers |
Unit Pengosongan Otomatis | Konveyor rol pengumpan, meja transisi pengangkat | Secara otomatis menyampaikan papan yang ditekan ke proses selanjutnya |
Sistem Kontrol | Pengontrol PLC, HMI layar sentuh, sensor fotolistrik, encoder | Memungkinkan kontrol otomatis proses penuh dan pemantauan status |
Perlindungan Keamanan | Tirai lampu pengaman, tombol berhenti darurat, alarm suara & visual, pagar pelindung | Menjamin keselamatan peralatan dan operator |
Parameter Teknis (Referensi)
Parameter | Spesifikasi Standar | Rentang yang Dapat Disesuaikan |
Tekanan Nominal | 100T / 150T / 200T | 50T - 500T |
Ukuran Pelat yang Efektif | 1300*2500mm | Disesuaikan sesuai kebutuhan |
Jarak Pembukaan Maksimum | 1000mm | 800mm - 1800mm |
Konfigurasi Silinder | Φ140mm * 2 buah | Dikonfigurasi sesuai kebutuhan |
Tenaga Motorik | 11kW | 4kW - 22kW |
Tekanan Sistem | 21MPa | 21MPa - 25MPa |
Kecepatan Makan | 0-15m/mnt (VFD dapat disesuaikan) | Tetapkan sesuai kebutuhan |
Menekan Waktu Siklus | Kira-kira. 60-120 detik/siklus | Tergantung pada proses |
Catu daya | 380V/50Hz | Kustom 220V / 415V / 440V |
Modus Kontrol | PLC + Kontrol Otomatis Layar Sentuh | Mendukung peralihan manual/semi-otomatis/otomatis |
Berat Peralatan Total | Kira-kira. 5.000kg - 15.000kg | Bervariasi berdasarkan spesifikasi |
Detail Sistem Pemberian Makan Otomatis
(1) Konveyor Rol Infeed: Dibangun dengan rol baja berkekuatan tinggi, permukaannya diberi perlakuan anti selip atau ditutup dengan lapisan karet untuk memastikan pengangkutan papan kosong yang mulus dan presisi. Lebar roller sesuai dengan lebar pelat, dan panjangnya disesuaikan menurut tata letak lini produksi. Motor penggerak dilengkapi dengan konverter frekuensi untuk kecepatan pengangkutan variabel tak terbatas, yang secara otomatis disinkronkan dengan ritme pelepasan jalur lay-up hulu.
(2) Perangkat Pemosisian Infeed: Penghenti pneumatik atau listrik dan roda pemandu lateral dipasang di pintu masuk mesin press untuk memastikan penempatan papan kosong yang tepat saat memasuki mesin press, mencegah pengepresan yang tidak merata atau potongan papan karena ketidaksejajaran.
(3) Konveyor Rol Pengumpanan: Setelah pengepresan selesai, pelat bergerak naik dan konveyor pengumpanan secara otomatis mulai mengangkut papan yang sudah jadi keluar dengan lancar. Kecepatan pengumpanan dapat disesuaikan secara independen dan dapat dikoordinasikan dengan hot press hilir atau tabel buffer.
(4) Meja Transisi Pengangkatan: Meja pengangkat hidraulik atau pneumatik dipasang di bagian depan dan belakang mesin press untuk mengimbangi perbedaan ketinggian antara permukaan konveyor dan meja kerja mesin press, memastikan kelancaran transisi papan kosong dan mengurangi benturan dan keausan.

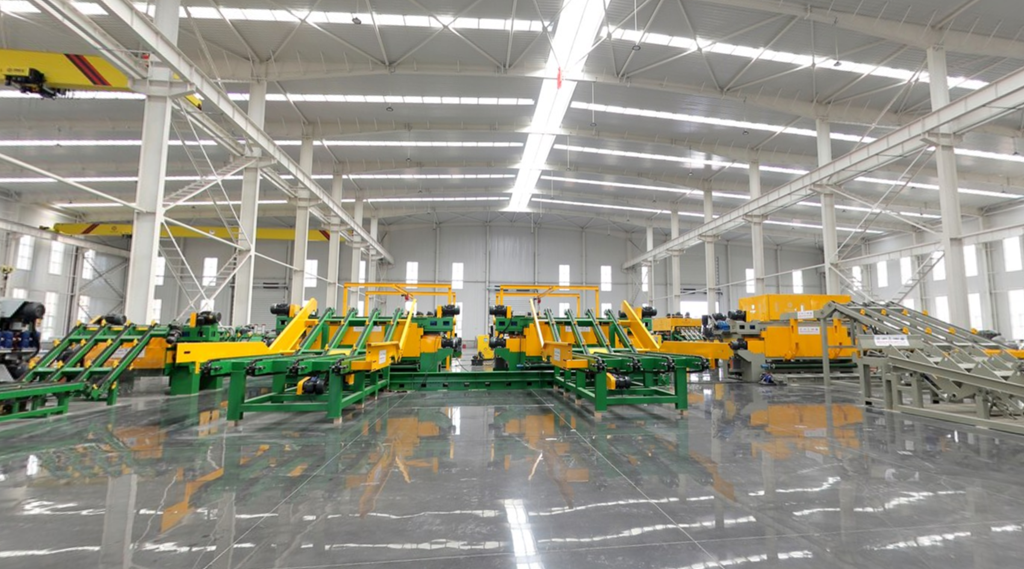

Kami adalah Shandong MINGHUNG Mesin Panel Berbasis Kayu Co, Ltd Pabrik Cina dan produsen set lengkap mesin Kayu Lapis dan mesin Veneer. Dengan pengalaman produksi bertahun-tahun, teknologi produksi yang maju, pekerja berpengalaman dan insinyur profesional, kami dapat menawarkan mesin yang cocok, bagus dan kuat untuk Anda.
Mesin-mesin yang kami produksi meliputi mesin peeling, mesin chipping, mesin potong putar, mesin pengering, mixer pengeleman, mesin peletakan, mesin prepress, mesin press panas, mesin pendingin, mesin gergaji memanjang dan melintang, mesin pengamplasan, serta mesin bantu seperti sistem feeding dan discharging otomatis dan platform pengangkat.
