AKU AKU AKU. Peralatan 1000m³/hari
1. Pemrosesan Bahan Baku
Debarker Ring
Kinerja: Tingkat debarking ≥99%, diameter log 30-300mm
Komponen:
▸ Pemotong putar hidrolik (2 × 132kw)
▸ Bilah paduan tahan aus (HRC58-62)
▸ Sistem Kompensasi Tekanan Otomatis
Kapasitas: 25t/jam per unit
Disc Flaker
Kinerja: Tingkat Untai yang Memenuhi Syarat ≥90% (L: 80-120mm, T: 0.4-0.7mm)
Komponen:
▸ Ø1200mm Disc Hardened (280rpm)
▸ Sistem Umpan Hidrolik (120kN Thrust)
▸ Modul ayakan (φ8/12/16mm layar)
Fitur: Mekanisme Blade Ganti Cepat (≤15min/Tool)
2. Pengeringan & Penapisan

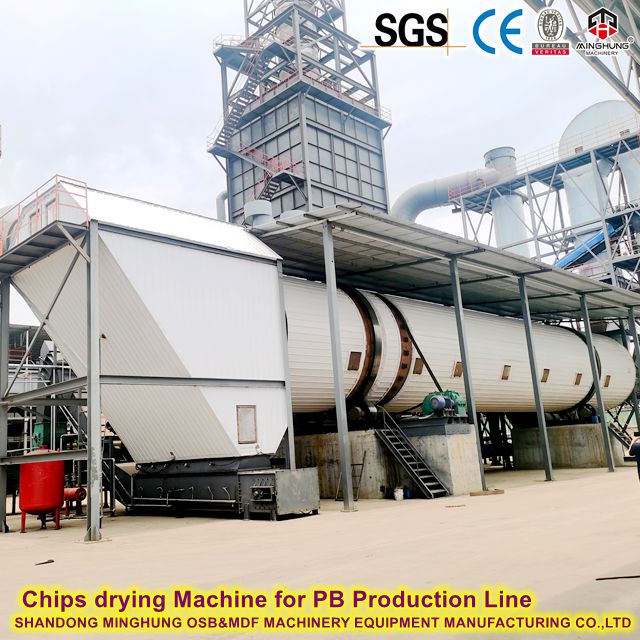

Pengering putar triple-pass
Kinerja: Penguapan air 10t/jam, MC akhir 3 ± 0,5%
Komponen:
▸ 304 drum stainless steel (Ø3.2m × 24m)
▸ Biomass Burner (≥3500kcal/kg)
▸ siklon + scrubber basah (debu ≤30mg/nm³)
Kontrol: Sensor inlet/outlet yang dihubungkan dengan peredam (± 2 ℃)
SIFTER MULTI-DECK
Kinerja: Penghapusan Denda ≥95%, Throughput 35T/H
Komponen:
▸ Layar poliuretan 3-lapis (mesh 4/8/12mm)
▸ Motor getaran ganda (2 × 18.5kk force)
▸ Kontrol Kecepatan VFD (Amplitudo 3-8mm)
3. Campuran & Pembentukan

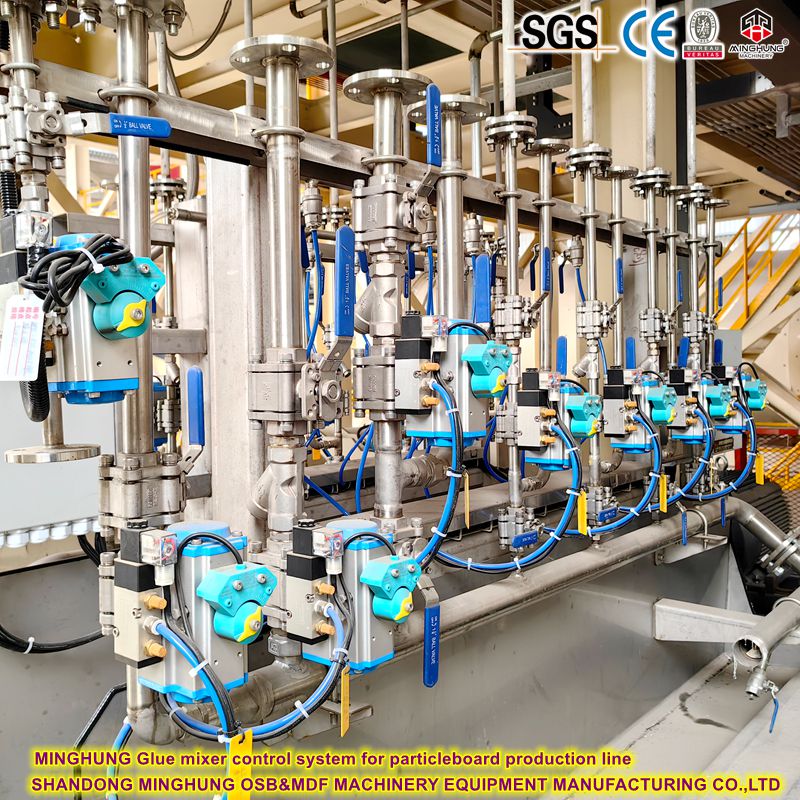

Sistem Resin Tekanan Tinggi
Kinerja: Akurasi dosis lem ± 0,3%, pemanfaatan MDI ≥98%
Komponen:
▸ tangki komponen ganda (dengan jaket termal)
▸ Nozel yang dibantu udara (ukuran tetesan 50-80μm)
▸ Viskometer online (kontrol pengenceran real-time)

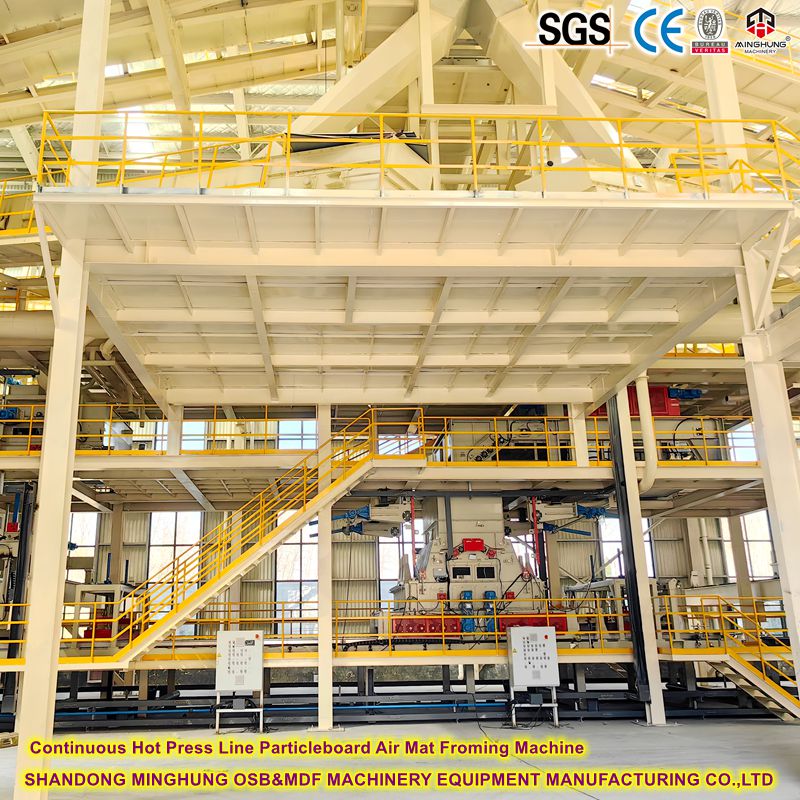

4-head planetary aligner
Kinerja: pembentukan kecepatan 100㎡/mnt, orientasi 0-90 ° Disesuaikan
Komponen:
▸ Gulungan Penyebar Planet (4 drive VFD independen)
▸ Pemindai kepadatan laser (resolusi 1mm)
▸ Penyesuaian scraper hidrolik (respons <10s)
4. Penekanan panas
8-pembukaan pers kontinu
Kinerja: Kecepatan 3-15m/mnt, tekanan 0-6MPA stepless
Komponen:
▸ 32 zona hidrolik (375kN/silinder)
▸ Sabuk baja suhu tinggi (tebal 1,8mm, tarik 1200N/mm²)
▸ Pemanasan oli termal 12-zona (150kW/zona)
Teknologi inti:
▸ Pelacakan otomatis sabuk (± akurasi 0,5mm)
▸ Pemantauan Laser GAP (Pengambilan Sampel 100Hz)
5. Bagian Finishing
Pemangkasan quad-edge gergaji
Kinerja: siklus 15S/potong, kesalahan panjang ≤0.3mm
Komponen:
▸ Bilah gergaji berujung karbida (Ø650mm, 72t)
▸ Rel penentuan posisi servo (± 0,05mm pengulangan)
▸ Sistem pengumpulan debu (≥99% efisiensi)

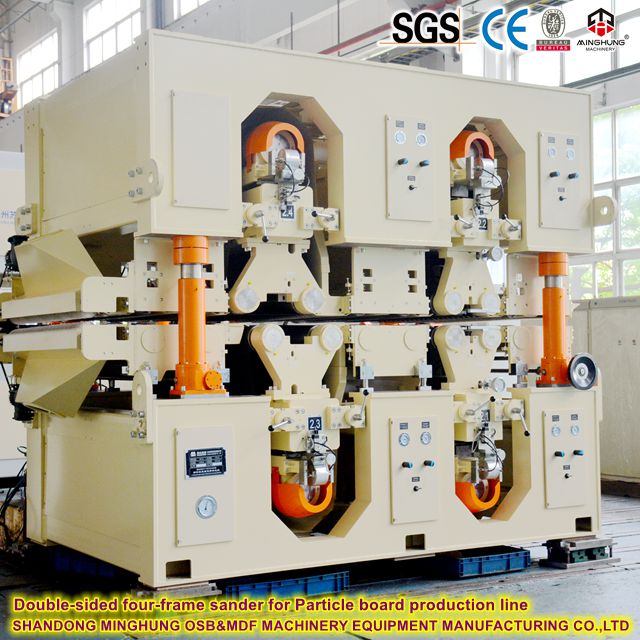

Garis pengamplasan 8-head
Kinerja: Kedalaman pengamplasan 0,1-2.0mm, permukaan Ra≤5μm
Komponen:
▸ 4 gulungan pengamplasan kasar (40-80 grit)
▸ 4 Sabuk pengamplasan halus (120-240 grit)
▸ Pengukur ketebalan kontak (presisi ± 0,01mm)
Iv. Penyesuaian ketebalan online
✅ Solusi kontrol waktu nyata:
1. Membentuk Kontrol Tinggi: Penyesuaian Hidraulik Pengikis Aligner (Kisaran 9-22mm, Respons <3 menit)
2. Sinkronisasi Tekan:
Kalibrasi gap otomatis (presisi motor servo 0.01mm)
Profil Tekanan Optimasi otomatis (mis. 4.5mpa untuk 22mm vs 2.8MPa untuk 9mm)
3. Kompensasi pengamplasan: Penurunan otomatis berdasarkan pengukur ketebalan (± koreksi toleransi 0,3mm)
Dimensi | Rentang standar | Kustomisasi yang diperpanjang |
Ketebalan | 9/18/22mm | 6-40mm (peningkatan 1mm) |
Lebar | 1220-2440mm | 600-2800mm |
Panjang | 2440-5500mm | 1000-8000mm |
Spesial | - | Papan kelembaban/penahan kebakaran (formaldehida ≤0.03mg/m³) |
Ⅵ .Teknologi Penyesuaian Ketebalan
✅ 9 → Prosedur Perubahan 22mm:
1. Membentuk penyesuaian:
Tinggi scraper dari 4.5mm → 1.8mm
Aliran untai dikurangi 45% (kontrol VFD)
2. Tekan Reset:
Tekanan dari 4.5MPA → 2.8MPA
Zona Temp: Zona Depan ↑ 210 ℃, Zona Belakang ↓ 190 ℃
3. Kompensasi pengamplasan:
Pengamplasan kasar +0,5mm
Sabuk halus beralih ke 240 grit
Batas kustomisasi
Parameter | Batas fisik | Solusi teknis |
Lebar min | 600mm | Tekan Kepala Bentuk Sempit + Edge |
Panjang maksimal | 8000mm | Sistem Akselerasi Papan (Kesalahan Sinkronisasi ≤0.1%) |
Retardant Api | Oi≥30% | Unit injeksi resin khusus (add-on 12-15%) |
Sangat tipis | Ketebalan 6mm | Pra-tekanan tekanan tinggi (tekanan saluran 1500N/mm) |
Anotasi teknis yang mendalam
1. Desain Efisiensi Termal Menara Pengeringan
Mengadopsi pertukaran panas balik aliran tiga saluran:
▸ Saluran 1 (zona suhu tinggi): Gas buang masuk pada 350 ℃ → kadar air serbuk gergaji berkurang dari 45% menjadi 20%
▸ Saluran 2 (zona suhu menengah): 180 ℃ Penguapan seimbang → kadar air 20% → 8%
▸ Saluran 3 (zona suhu rendah): 120 ℃ Pengeringan lambat → kadar air akhir 3 ± 0,5%
2. Kontrol presisi mesin tekan kontinu
Rantai respons penyesuaian ketebalan:
Data pengukur ketebalan → Siemens PLC → katup servo hidrolik (waktu respons 80ms) → perpindahan silinder yang dipartisi
Selama produksi piring 22mm:
▸ Zona tekanan 1-3: zona bertekanan tinggi (4.5mpa, 210 ℃) untuk pengaturan ketebalan cepat
▸ Zona tekanan 4-6: zona tekanan menengah (3.2mpa, 200 ℃) untuk menyembuhkan lapisan perekat
▸ Zona tekanan 7-8: zona bertekanan rendah (1.8mpa, 190 ℃) untuk pelepasan stres
3. Data verifikasi produksi yang disesuaikan
Proyek khusus | Kinerja terukur |
Piring ultra-lebar 2800mm | Penyimpangan kepadatan ≤ 2,8% (lebar penuh) |
Produksi kontinu pelat tipis 6mm | Kekuatan tarik pelat ≥ 18MPA (standar EN 319) |
Pelat Retardant Api (OI 32%) | Formaldehyde emisi 0,025mg/m³ (f ★★★★ grade) |
Shandong MINGHUNG Mesin panel berbasis kayu adalah Pabrik Profesional China dan Pemasok Mesin Pembuat Papan OSB, Mesin Pembuat MDF/HDF dan Mesin Pembuat Papan/Partikel Partikel. Apa pun ukuran, ketebalan, kapasitas yang ingin Anda buat, dan apa pun jenis bahan baku apa yang Anda gunakan, tim profesional kami dapat menawarkan solusi yang cocok dan baik untuk Anda.
Dari A ke Z, dari bahan baku ke panel berbasis kayu terakhir, kami dapat menawarkan Anda semua mesin yang diperlukan. Termasuk: chipper kayu, serpihan, chipper cakram, flaker cincin, pengering drum rotary, screener bergetar, dosis lem dan sistem penerapan, pemurnian, saluran frorming mat, pra-pres kontinu, gergaji silang sinkron, multi-lapisan pers hot /kontinu lapisan hot press, saluran pemangkasan edge edge ， ，.
Dalam kondisi yang berbeda seperti bahan baku yang berbeda, ketebalan panel dan kapasitas berbeda, tipe lem berbeda, seluruh jalur produksi bisa berbeda.
Kirimkan persyaratan ukuran Anda untuk rencana kapasitas dan kutipan yang disesuaikan.
