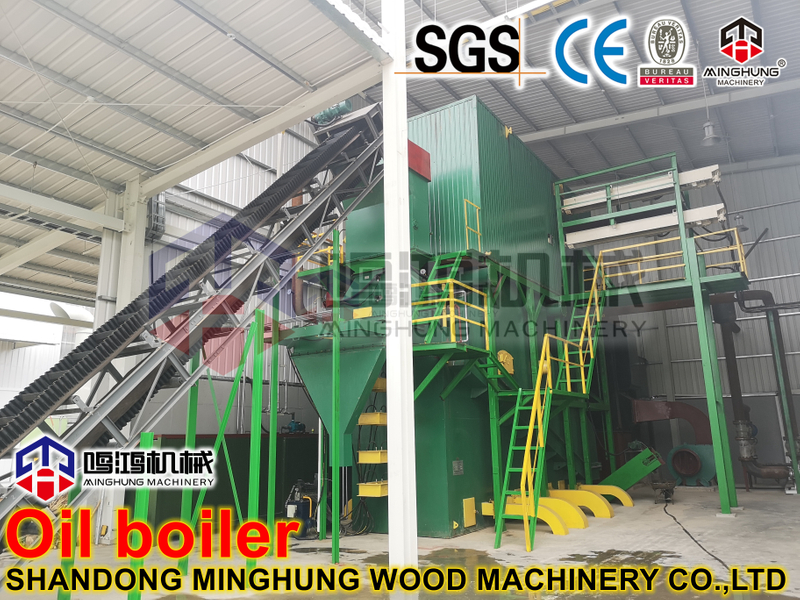

Ketel minyak
Tiga proses utama yang terjadi di dalam boiler: (1) Bahan bakar dibakar di dalam tungku, dan penyimpanan bahan kimianya dapat dilepaskan dalam bentuk energi panas, yang menjadikan nyala api dan hasil pembakaran (gas buang dan abu) memiliki suhu.(2) Nyala suhu tinggi dan gas buang mentransfer panas ke fluida kerja (medium pemanas) melalui 'permukaan pemanas'.(3) Media kerja (medium panas) dipanaskan, dan suhunya naik atau menguap menjadi uap jenuh, atau dipanaskan lebih lanjut menjadi uap super panas.Ketiga proses di atas saling terkait dan dilakukan secara bersamaan, mewujudkan konversi dan transfer energi.Seiring dengan konversi dan transfer energi, ada juga aliran dan perubahan materi.Sistem air-uap, sistem abu batubara dan sistem asap angin adalah tiga sistem utama boiler, dan pekerjaan ketiga sistem ini dilakukan secara bersamaan.Umumnya, proses pada sisi bahan bakar dan gas buang (termasuk pembakaran, pelepasan panas, slagging, aliran gas, dll.) secara kolektif disebut sebagai 'proses tungku';proses di sisi air dan uap (aliran air dan uap, penyerapan panas, penguapan, pemisahan uap-air, proses termokimia, dll.) secara kolektif disebut sebagai 'proses pot
Konsep Umum 1. Kalori: Kalori adalah kuantitas proses.Dalam kehidupan sehari-hari, beberapa konsep intuitif seperti air panas dan cuaca panas lebih umum, tetapi bagaimana kalori diukur?Aturan: Pada tekanan atmosfer, satu kilokalori adalah jumlah kalor yang diperlukan untuk menaikkan suhu satu kilogram air sebesar satu derajat Celsius.1kal= 2. Temperatur: Temperatur adalah derajat panas atau dingin suatu benda.Dalam bidang teknik, skala suhu Celcius dan skala suhu termodinamika (skala suhu absolut) umumnya digunakan untuk mengukur atmosfer.Suhu pada skala Celsius dinyatakan dengan 't', dan satuannya adalah derajat Celsius (°C).Di bawah tekanan atmosfer standar, titik beku air murni adalah 0°C dan titik didihnya 100°C.Skala suhu termodinamika juga dikenal sebagai skala Kelvin, diwakili oleh 'T', dan satuannya adalah Kelvin (K).Di bawah tekanan atmosfer standar, titik beku air murni adalah , dan titik didihnya adalah .Suhu 1°C dari skala suhu Celcius secara numerik sama dengan suhu 1K dari skala suhu termodinamika, dan hubungannya adalah T=t+ 3. Tekanan: Tekanan mengacu pada gaya vertikal yang diberikan pada satuan luas.Satuan yang sering digunakan dalam engineering adalah : Pa (Pa), MP (MPa).4.Beberapa konsep tentang uap air a.Air jenuh: Ketika air dipanaskan sampai suhu tertentu, ia mulai mendidih.Suhu saat ini disebut suhu jenuh, dan air disebut air jenuh;Uap jenuh disebut uap jenuh kering;C.uap jenuh basah: uap jenuh yang mengandung uap air disebut uap jenuh basah;D.kekeringan uap: mengacu pada persentase (%) uap jenuh kering dalam uap jenuh basah;e.penguapan Panas laten (r): panas yang dibutuhkan untuk memanaskan satu kilogram air jenuh di bawah tekanan konstan untuk menguap seluruhnya menjadi uap jenuh kering pada suhu yang sama, atau panas yang dilepaskan dengan mengembunkan uap jenuh kering menjadi air jenuh pada suhu yang sama, disebut panas laten penguapan;F.Uap super panas: Ketika uap jenuh kering dipanaskan pada tekanan konstan, suhu uap mulai naik dari suhu saturasi ke suhu super panas yang ditentukan.Uap seperti itu disebut uap super panas. Titik nyala merupakan indikator penting untuk menghindari kebakaran minyak.Saat oli disimpan dalam wadah terbuka, suhu oli setidaknya 10°C lebih rendah dari titik nyala agar aman.Dalam bejana tekan dan pemipaan, karena tidak ada permukaan cairan bebas, maka tidak dibatasi.e.Titik beku: Suhu di mana minyak kehilangan fluiditasnya disebut titik beku.Titik beku terkait dengan jumlah lilin dalam minyak.Semakin tinggi kandungan lilin, semakin tinggi titik bekunya;semakin banyak zat seperti jeli dalam minyak, semakin tinggi titik bekunya.Titik beku adalah indikator utama penyimpanan dan transportasi minyak.2. Bahan bakar gas yang biasa digunakan oleh boiler gas mengacu pada tiga kategori: gas alam, bahan bakar gas cair, dan gas buatan.Bahan bakar gas umumnya mengandung gas yang mudah terbakar seperti hidrokarbon, hidrogen, dan karbon monoksida dengan berat molekul rendah, dan seringkali disertai dengan gas yang tidak mudah terbakar seperti karbon dioksida dan nitrogen.Keluaran boiler berbahan bakar gas dihitung berdasarkan nilai kalor gas alam 8500kkal/Nm3, nilai kalor bahan bakar gas cair 24000kkal/Nm3, dan gas kota 4000kkal/Nm3
lebih lanjut tentang boiler hubungi kami:
whatsapp: +8618769900191 +8615589105786 +8615805493072
situs web: www.plywoodmachineline.com
email: minghungmachinery@gmail.com
Aturan operasi boiler oli transfer panas
1. Kontrol otomatis pembakar (mengumpulkan sensor suhu oli di outlet)
Ketika suhu minyak outlet boiler lebih rendah dari batas bawah suhu minyak outlet yang ditetapkan dan perbedaan tekanan minyak antara inlet dan outlet normal, api tahap pertama dan api tahap kedua dari burner secara otomatis dimulai;
Ketika suhu minyak outlet boiler lebih tinggi dari batas atas suhu minyak outlet yang ditetapkan -5 ° C, api tahap kedua dari burner dimatikan, dan api tahap pertama tetap dalam keadaan;
Ketika suhu minyak outlet boiler lebih tinggi dari batas atas suhu minyak outlet yang ditetapkan, matikan pembakar tahap pertama dan tahap kedua;
2. Kontrol otomatis pompa injeksi oli (mengumpulkan bola apung level oli tangki oli biasanya titik terbuka)
Ketika level oli di tangki oli tinggi rendah, pompa injeksi oli dimulai secara otomatis;
Ketika level oli di tangki oli tinggi, pompa injeksi oli dimatikan secara otomatis.
3. Kontrol otomatis pompa sirkulasi
Ketika sistem bekerja, pompa sirkulasi dihidupkan sampai sistem dimatikan setelah bekerja;
Saat sistem mati, saat suhu oli keluar lebih rendah dari 100°C dan perbedaan suhu antara oli masuk dan keluar kurang dari 20°C, pompa sirkulasi dimatikan.
4. Kontrol otomatis pompa oli (mengumpulkan bola mengambang level oli yang biasanya membuka titik tangki bahan bakar harian)
Ketika level oli tangki bahan bakar harian rendah, pompa bahan bakar akan dihidupkan secara otomatis;
Ketika level oli tangki bahan bakar harian tinggi, pompa transfer bahan bakar dimatikan secara otomatis.
Pemrosesan otomatis kesalahan 1. Kesalahan suhu minyak keluar suhu berlebih
Ketika suhu oli saluran keluar melebihi batas atas suhu oli saluran keluar yang ditetapkan sebesar 20°C atau melebihi 350°C, komputer akan berkedip untuk menampilkan suhu suhu berlebih, dan peralatan yang dikontrol akan dipaksa mati.
2. Buang suhu di atas kesalahan suhu
Ketika suhu cerobong asap melebihi suhu batas yang ditetapkan 300 ℃, indikasi suhu berlebih cerobong asap akan ditampilkan, dan peralatan yang dikendalikan akan dimatikan.
3. Kesalahan tekanan diferensial rendah (mengumpulkan pengukur tekanan diferensial eksternal)
Ketika tekanan oli antara saluran masuk dan keluar ketel lebih rendah dari perbedaan tekanan yang ditetapkan, komputer akan menunjukkan kesalahan dan peralatan yang dikendalikan akan dimatikan secara paksa.
4. Kesalahan tekanan berlebih (kumpulkan pengukur tekanan eksternal)
Ketika tekanan oli boiler lebih tinggi dari titik tekanan tinggi yang ditetapkan, indikasi kesalahan komputer akan memaksa peralatan yang dikendalikan untuk dimatikan.
5. Peringatan kegagalan daya
Ketika tegangan jaringan sistem melebihi rentang operasi normal (180V-260V), layar akan meminta kesalahan, dan peralatan tidak akan saling bertautan.
Diagram instalasi boiler oli transfer panas Prosedur pengoperasian boiler oli transfer panas:
1. Pemeriksaan sebelum memulai 1. Apakah tungku pemanas dan sekitarnya bersih dan bebas dari kotoran, periksa apakah badan tungku, pembakar, pengontrol, lubang api, cerobong (cerobong asap), dll. normal;2. Membalikkan peralatan dan proses proses, Periksa apakah level oli tangki ekspansi di atas 1/4-1/2 level cairan, dan apakah termometer dan pengukur tekanan normal;3. Nyalakan catu daya kabinet kontrol tungku pemanas, periksa apakah voltase normal, periksa lampu indikator dan berbagai instrumen tampilan 4. Sesuaikan katup penurun tekanan gas utama dan katup penurun tekanan sekunder sehingga tekanan dikontrol ke 0,005 MPa.
2. Mulai 1. Mulai pompa sirkulasi oli transfer panas (jalankan satu dan siapkan satu, lihat aturan pengoperasian pompa air).Setelah menyalakan pompa, pompa akan bersirkulasi secara normal selama sekitar 0,5 jam untuk membuat tekanan stabil;2. Tekan tombol start burner untuk mengamati apakah api tungku menyala secara normal.Jika tidak ada kunci kontak, pembakar harus dinyalakan kembali setelah pemecahan masalah.
3. Operasi matikan 1. Matikan secara normal ①Turunkan suhu secara bertahap, matikan kompor, dan hentikan pembakaran;②Ketika suhu minyak panas turun di bawah 70 ℃, hentikan pengoperasian pompa sirkulasi minyak panas (lihat aturan pengoperasian pompa air);③Matikan catu daya total, buat catatan shift.2. Pematian darurat Jika tungku segera dimatikan karena keadaan darurat, pembakar harus segera dimatikan, dan pembakar harus dipindahkan sepanjang sumbu engsel pembakar untuk membentuk keadaan ventilasi alami antara tungku dan cerobong asap, dan menghilangkan panas yang disimpan dalam tungku., agar oli pemindah panas mendingin secara alami dan mencegah panas berlebih.
Keempat, hal-hal yang perlu diperhatikan 1. Selama inspeksi patroli, perhatian harus diberikan untuk memeriksa apakah ada kebocoran di sekitar tungku minyak transfer panas.Harus ada cukup minyak dan peralatan pemadam kebakaran listrik di dekatnya, dan air tidak diperbolehkan sebagai bahan pemadam kebakaran.
Penanggulangan keselamatan untuk boiler minyak penghantar panas (1) Pastikan keamanan peralatan
Sistem pemanas minyak transfer panas harus dikelola sebagai peralatan tekanan, dan perlu untuk memastikan bahwa peralatan pemanas dalam kondisi baik, jika tidak konsekuensinya akan sangat serius.Selama penggunaan, ketebalan dinding dan kekuatan tekan peralatan harus diperiksa secara teratur, dan pengukur tekanan, katup pengaman, dan pipa ventilasi harus dipasang pada peralatan dan saluran pipa.
(2) Operasi yang ketat dan aman
Saat menggunakan tungku minyak penghantar panas, suhu harus dikontrol dengan ketat agar tidak melebihi 350 °C untuk mencegah suhu naik dan tekanan berlebih, yang dapat menyebabkan bahaya.Untuk menghindari panas berlebih pada dinding pipa dari permukaan pemanas minyak transfer panas, aliran minyak transfer panas harus dalam keadaan turbulen, yaitu bilangan Reynolds Rc>10000, dan memiliki laju aliran tertentu untuk mengurangi ketebalan lapisan batas ketika mengalir melalui permukaan pemanas.Pompa sirkulasi media pemanas tidak boleh berhenti selama operasi pemanasan.Ketika beban panas berkurang atau dinonaktifkan sementara, katup pengatur balik bypass harus dibuka untuk mengatur aliran sistem, sehingga minyak transfer panas di dalam pipa memiliki aliran dan laju aliran yang cukup.
Saat tungku pemanas dimulai, permukaan tabung pemanas dan tabung kosong dari pipa sistem harus dipanaskan terlebih dahulu.Saat mulai menyala dan memanas, karena suhu rendah dari oli transfer panas, viskositas tinggi, laju aliran rendah dan lapisan film tebal, laju pemanasan harus dikontrol dengan ketat, umumnya di bawah 40 ~ 50 ℃ / jam untuk menghindari panas berlebih lokal .Ketika suhu oli penghantar panas yang bersirkulasi tinggi tetapi suhu peralatan yang menggunakan panas tidak naik, suhu keluaran oli penghantar panas tidak dapat dinaikkan secara membabi buta, tetapi alasannya harus ditemukan dari penggunaan panas peralatan, seperti fouling, penyumbatan, dll. Saat menggunakan oli transfer panas untuk pemanasan, perhatian harus diberikan pada hubungan antara suhu dan tekanan di awal pengendaraan.Jika tekanannya terlalu tinggi dan suhunya terlalu rendah, berarti ada air, dan harus habis tepat waktu;jika tekanannya terlalu rendah dan suhunya terlalu tinggi, itu berarti jumlah oli pemindah panas tidak mencukupi, dan oli pemindah panas harus ditambahkan.Ketika sistem berhenti bekerja, pompa sirkulasi oli pemindah panas harus terus bekerja selama beberapa waktu.Setelah pembawa panas didinginkan, masukkan kembali semua oli pemindah panas dalam sistem ke dalam tangki penyimpanan, terutama permukaan pemanas tidak boleh tertinggal.
(3) Cegah minyak transfer panas bercampur dengan air atau kotoran lainnya
Dilarang keras mencampurkan air atau kotoran lain yang mendidih rendah dan zat yang mudah terbakar dan mudah meledak ke dalam minyak penghantar panas.Saat mengemudi, air dalam sistem harus dikeringkan terlebih dahulu, kemudian katup masuk dan katup periksa harus dibuka, dan suhu harus dinaikkan untuk menghilangkan air di pembawa panas;minyak transfer panas yang baru diganti atau ditambahkan harus dipanaskan terlebih dahulu dan didehidrasi sebelum dapat ditambahkan;Dalam hal kelembaban, katup udara harus dibuka terlebih dahulu, dan kemudian suhu minyak transfer panas harus dinaikkan menjadi 150 ℃ dengan tingkat pemanasan 5 ℃ / jam pada api kecil, sehingga uap air dapat menguap dan keluar. .Kemudian tutup katup ventilasi, dan panaskan hingga 250°C dengan laju pemanasan 10°C/jam.Selama proses pemanasan, jika Anda mendengar suara palu air atau melihat tekanannya terlalu tinggi, Anda harus segera membuka katup ventilasi besar untuk mengeluarkan uap air, lalu menutup katup ventilasi untuk mengemudi.Ketika tungku dimatikan, bahan yang dipanaskan harus dilepaskan dan kemudian katup uap dari tungku minyak transfer panas harus ditutup untuk mencegah bahan bocor ke dalam sistem.
(4) Hapus kokas dan penskalaan
Dalam praktik produksi, aman untuk ketebalan kokas kurang dari 2 mm, dan lapisan kokas dalam tabung tungku antara 0 dan 1,5 mm.Pada saat ini, akumulasi terus menerus dari lapisan kokas kira-kira seimbang dengan jumlah lelehan yang dicuci oleh pembawa panas.Ketebalan lapisan kokas dalam tabung tungku dapat diukur dengan pengukur ketebalan ultrasonik.
Filter harus dipasang di saluran masuk pompa sirkulasi untuk menyaring polimer tersuspensi dan partikel karbon yang diendapkan oleh panas berlebih lokal yang disebabkan oleh perubahan kimiawi.Filter harus mudah dibongkar dan diganti, sehingga dapat membersihkan terak dan kotoran secara teratur untuk memastikan efek penyaringan.
(5) Memperkuat manajemen keselamatan
Penting untuk memperhatikan perumusan dan penerapan spesifikasi teknis untuk pengoperasian peralatan pemanas oli perpindahan panas dan peraturan manajemen, dan secara ketat mematuhi undang-undang dan peraturan yang relevan serta aturan operasi keselamatan.Harus ada rencana tanggap darurat yang lengkap untuk operasi pemanasan minyak transfer panas, terutama untuk mencegah terjadinya luapan material, material semprot, kebocoran material, dan operasi kelebihan beban.
(6) Siapkan alat pengaman dan fasilitas pemadam kebakaran
Atur suhu, tekanan, aliran, sistem penyesuaian otomatis level cairan, sistem alarm, dan perangkat bantuan keselamatan untuk memastikan bahwa instrumen dan meter sensitif dan mudah digunakan.Selama operasi pemanasan, jika tekanan tiba-tiba naik, katup ventilasi harus segera dibuka untuk mengurangi tekanan, dan katup pipa media pemanas yang menuju ke peralatan pemanas harus ditutup.
