1. Sistem Sumber Panas

Unit pompa panas suhu tinggi

  Kompresor gulir dua tahap (Copeland atau Danfoss)

  Refrigeran: R134a ramah lingkungan

  Kisaran suhu pemanas: 40-85 ℃

  Nilai COP: 4.0-4.5 (pada 55 ℃ kondisi)

Sistem Pemanasan Bantu

  Tabung pemanas listrik stainless steel (316 material, daya yang dapat disesuaikan)

  Atau Sistem Pemanasan Bantuan Gas (Opsional)

Sistem Pertukaran Panas

  Penukar panas pelat: 316L stainless steel, efisiensi ≥85%

  Penukar panas tabung sirip: sirip aluminium hidrofilik, tabung tembaga

2. Sistem Ruang Pengeringan

Kerangka struktural

  Bingkai utama: baja galvanis hot-dip, ketebalan ≥2.5mm

  Penguatan: tabung persegi 50 × 50 × 2.0mm, jarak 600mm

Sistem isolasi

  Bahan: busa poliuretan, kepadatan ≥45kg/m³

  Ketebalan: 200mm

  Perawatan Jembatan Termal: Desain Istirahat Khusus

Sistem liner dalam

  Bahan: 316 pelat baja tahan karat, ketebalan 1.2mm

  Perawatan jahitan: Pengelasan Tig, Polishing

Sistem penyegelan

  Segel Pintu: Segel ganda karet silikon, ketahanan suhu 250 ℃

  Segel penetrasi: sealant suhu tinggi khusus

3. Sistem Sirkulasi Udara

Unit ventilasi

  Tipe Kipas: Kipas Sentrifugal Miring Mundur

  Bahan: Impeller Paduan Aluminium, Volute Stainless Steel

  Volume Udara: 20000-50000m³/jam (dapat disesuaikan)

  Tekanan: 800-1200PA

Sistem saluran

  Saluran utama: baja galvanis 1.0mm, diperkuat

  Distributor Udara: Panduan Panduan yang Dapat Disesuaikan

  Filter: G4 Primary + F7 Medium Two-Stage Filtrasi

Sistem drive

  Motor: EC magnet permanen motor sinkron, perlindungan IP55

  Transmisi: drive langsung, desain bebas perawatan

4. Sistem Kontrol Cerdas

Konfigurasi Perangkat Keras

  PLC: Seri Siemens S7-1500

  HMI: 10.4 'Layar sentuh warna (resolusi 1280 × 800)

  Modul I/O: Koneksi Bus Profinet

Sistem Sensor

  Sensor suhu: PT100, akurasi ± 0,1 ℃

  Sensor Kelembaban: Jenis Kapasitif, Akurasi ± 1,5%RH

  Sensor Kelembaban: Deteksi Inframerah Online, Akurasi ± 0,5%

Aktuator

  Katup Kontrol Listrik: Aktuator Presisi, Kontrol 4-20MA

  Konverter Frekuensi: Kontrol Vektor, Akurasi 0,01Hz

5. Sistem Pemulihan Panas

Penukar Pipa Panas

  Bahan: sirip aluminium tabung tembaga

  Efisiensi: 60-70%

  Penurunan tekanan: ＜ 100Pa

Penukar panas pelat

  Bahan: 316 stainless steel

  Area Transfer Panas: Dikonfigurasi dengan Volume Udara

  Desain Pembersih Diri

6. Sistem Perlindungan Keselamatan

Perlindungan suhu

  Perlindungan over-temperature tiga tingkat: sensor + termostat mekanik + sekering

  Perlindungan Perbedaan Suhu: Alarm Saat Perbedaan> 10 ℃

Perlindungan listrik

  Perlindungan Kelebihan: Elektronik + Perlindungan Ganda Magnetik Termal

  Perlindungan Kebocoran Bumi: Sensitivitas 30MA

  Perlindungan Urutan Fase: Koreksi Otomatis

Perlindungan mekanis

  Pemantauan getaran kipas: alarm saat kecepatan getaran> 4.5mm/s

  Deteksi Deviasi Konveyor: Perangkat Koreksi Otomatis

1. Kualitas pengeringan yang sangat baik

   Kisaran Kadar Kelembaban: ＜ 1,5%

   Tegangan pengeringan: ＜ 3% (sepenuhnya dihilangkan)

   Kontrol Perbedaan Warna: ΔE ＜ 2.0

2. Penghematan energi yang signifikan

   60-65% penghematan energi dibandingkan dengan pengeringan uap tradisional

   Nilai POMPA POMPA POMPA Hingga 4,5

   Efisiensi pemulihan panas limbah> 75%

3. Tingkat Kecerdasan Tinggi

   Proses pengeringan self-adaptive

   Diagnosis dan pemeliharaan jarak jauh

   Analisis dan optimasi data besar

4. Keandalan yang luar biasa

   MTBF> 10000 jam

   Desain Kehidupan> 15 tahun

   Biaya perawatan berkurang sebesar 40%

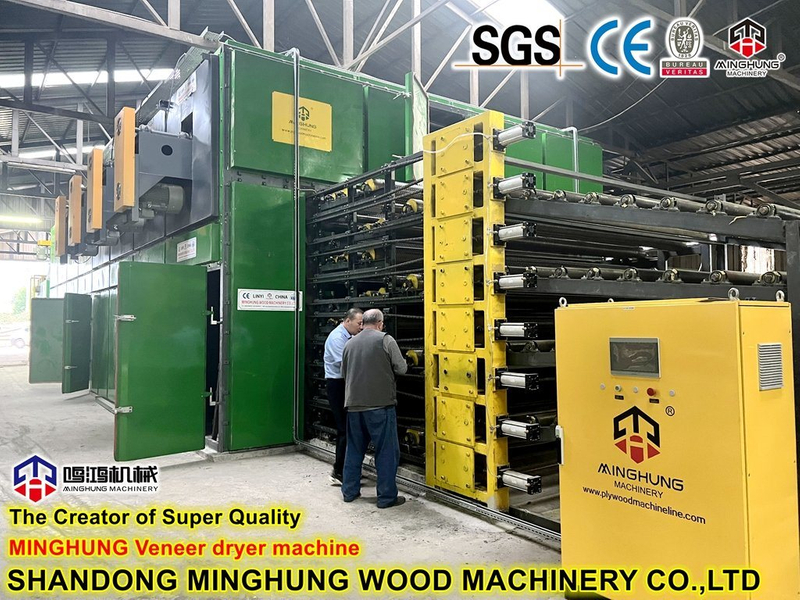

Kami adalah Shandong MINGHUNG Wood Based Panel Machinery Co., Ltd China Factory dan produsen set lengkap mesin kayu lapis dan mesin veneer.
