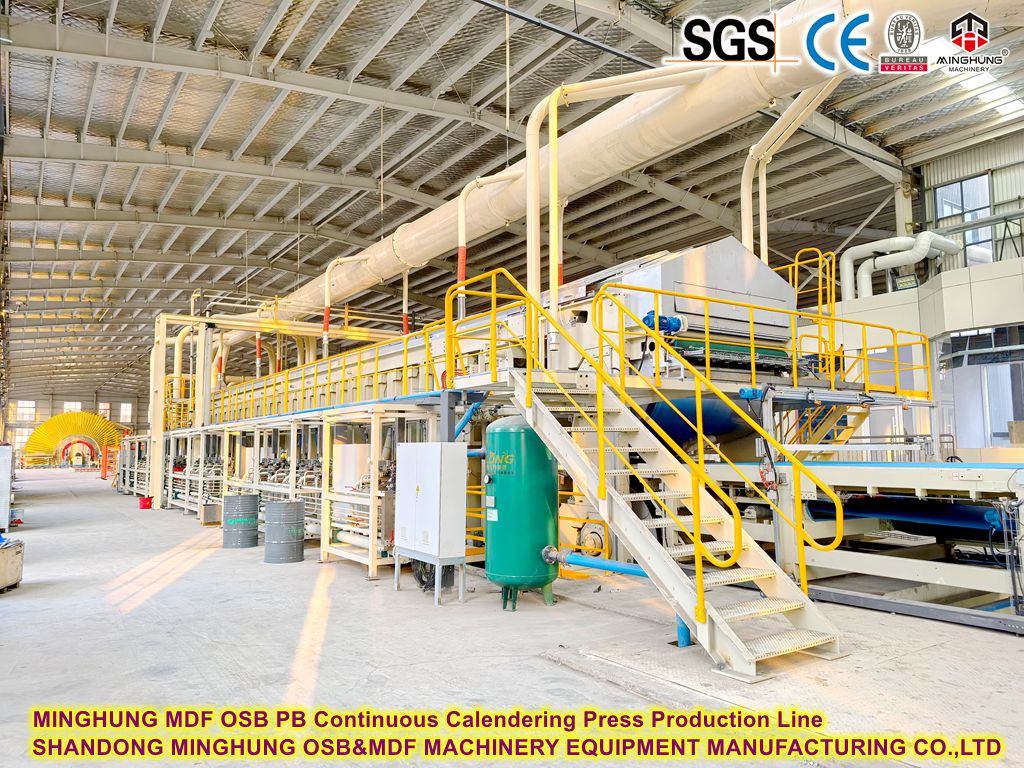

V. Inti Proses Penekanan Berkelanjutan

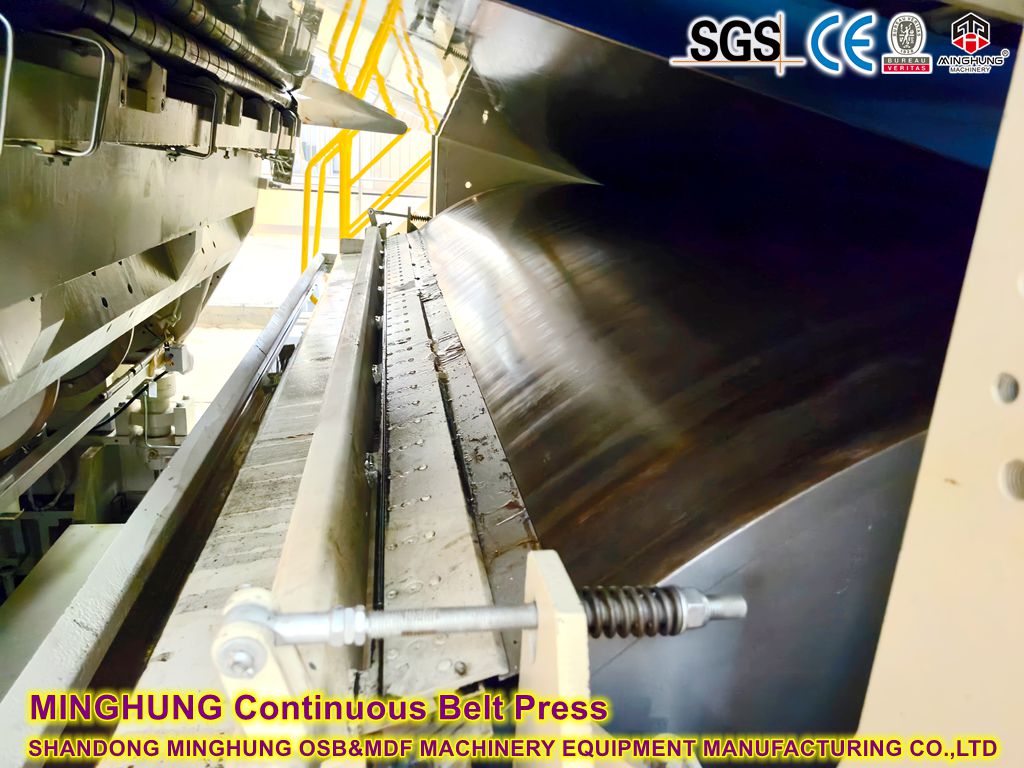

1. Kiriman sabuk baja dinamis
Dua sabuk baja tahan panas (tebal 1,5-2mm) bergerak secara serempak pada 0,5-2,5m/menit.
Papan tipis (0,5-3mm): penekan berkecepatan tinggi (≥1,8m/menit)
Papan tebal (50-80mm): Penetrasi dalam kecepatan rendah (≤0.8m/menit)
2. Kontrol Suhu Zonasi
12-24 zona termal independen (150-250 ℃ disesuaikan):
Zona Infeed: Pemanasan Cepat (200-250 ℃) untuk aktivasi perekat
Zona Tengah: Curing Konstan (180-200 ℃)
Outfeed Zone: Pendinginan bertingkat (150-170 ℃) untuk menekan pegas-belakang
3. Pencocokan Profil Tekanan
Papan tipis: siklus pendek bertekanan tinggi (≥5mpa puncak, durasi 10-30-an)
Papan tebal: Peningkatan tekanan bertahap (0 → 2MPA Preheat → 4MPA Penetrasi Inti → 5MPA Permukaan Permukaan)
Ⅵ. Teknologi Utama Sistem Servo-Hydraulic
1. Koordinasi multi-silinder
200-400 silinder hidrolik independen (lubang 80-120mm), masing-masing dilengkapi dengan:
Katup servo frekuensi tinggi (waktu respons ≤10ms)
Sensor perpindahan presisi (resolusi 0,001mm)
Transduser tekanan (± 0,05bar kesalahan)
2. Kontrol loop tertutup real-time
Umpan Balik Tekanan Ganda:
Papan tipis: kontrol posisi-prioritas (± 0,05mm toleransi)
Papan tebal: prioritas seimbang tekanan (variasi antar zona ＜ 0,3bar)
Penyesuaian stroke silinder dinamis setiap 50ms untuk mengkompensasi deformasi termal/elastis
3. Optimalisasi Efisiensi Energi
40% penghematan energi vs pompa konvensional melalui pompa servo frekuensi variabel
Konsumsi energi untuk papan 80mm: ≤85kwh/m³
Ⅶ. Implementasi rentang ketebalan 0-80mm
Kisaran ketebalan | Tantangan teknis | Larutan |
0,5-3mm | Permukaan penghancuran, variasi kepadatan ＞ 8% | Kontrol posisi tingkat mikron + lonjakan suhu permukaan (230 ℃ → 5s) |
8-30mm | Penyembuhan inti yang tidak lengkap | Penetrasi suhu menengah (180 ℃ ≥90s) + kompensasi penahan tekanan |
50-80mm | Penetrasi panas yang tidak mencukupi | Tekanan bertingkat (0-30 menit: 2MPA → 30-40 menit: 4MPA) |
