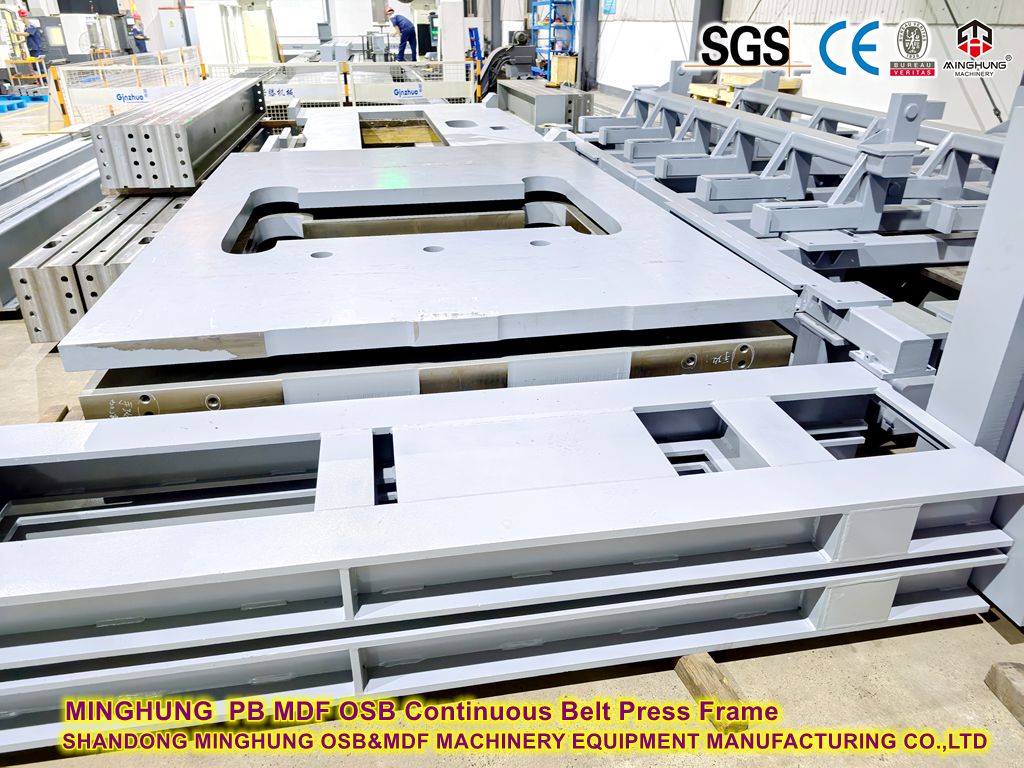

1. Tekan bingkai: Desain tinggi-tinggi untuk menahan tekanan kompleks dari tekanan zonasi.

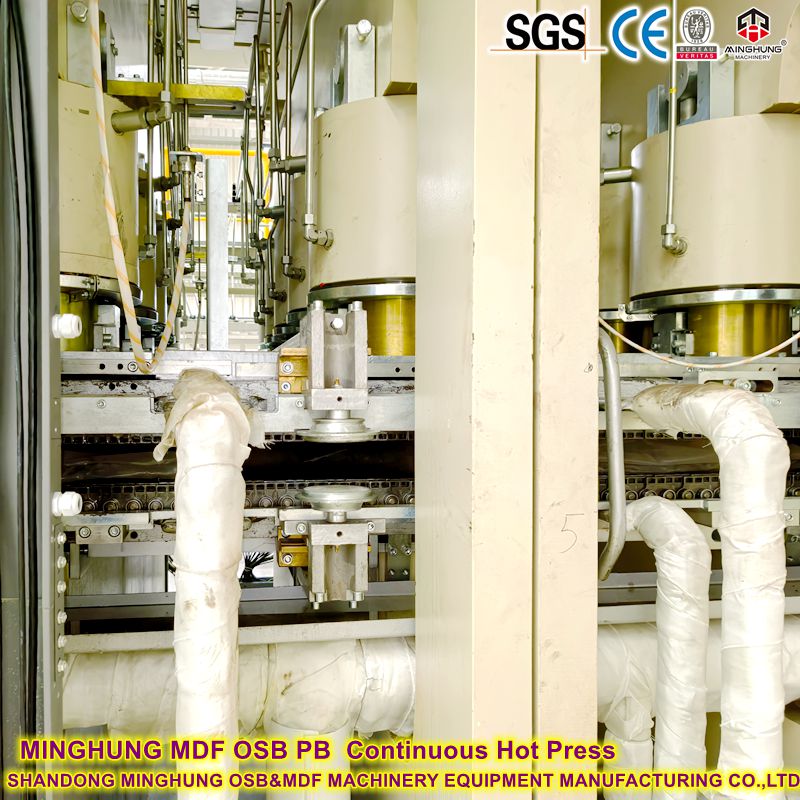

2. PLATENS PANAS:
Pemesinan presisi tinggi untuk memastikan kerataan dan paralelisme.

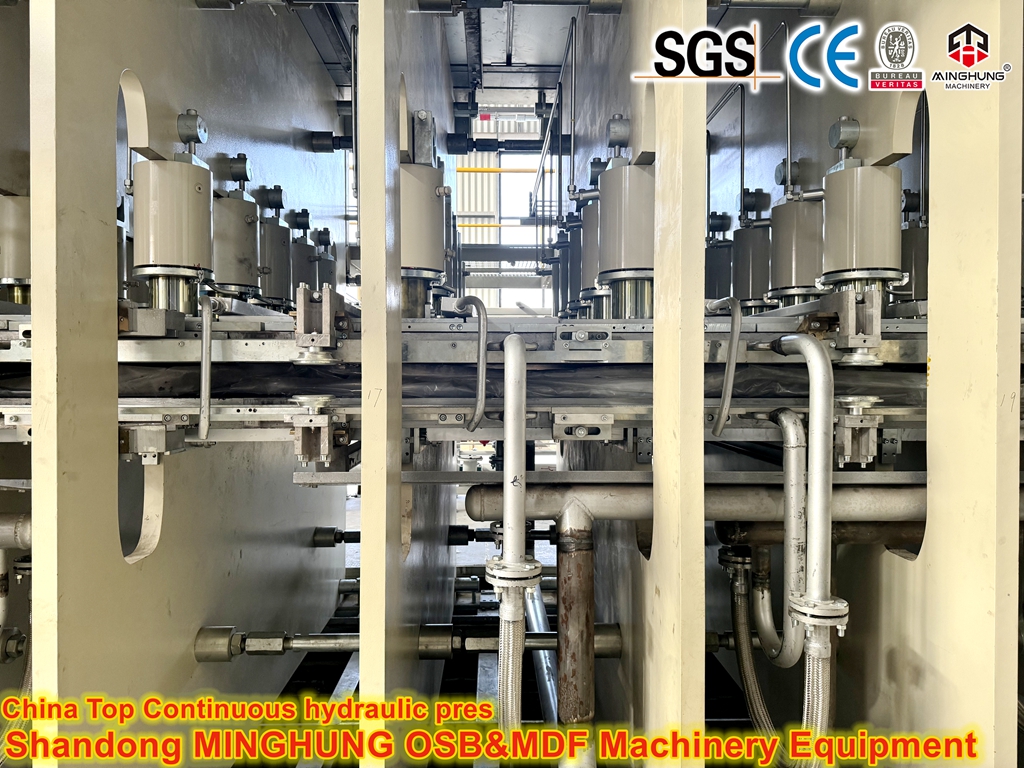

Zonasi tekanan biasanya dicapai melalui sistem multi-silinder:
Kelompok silinder independen: Setiap zona tekanan sesuai dengan satu atau lebih silinder hidrolik independen di bawahnya, dikendalikan secara tepat oleh katup servo-proporsional untuk tekanan dan posisi.

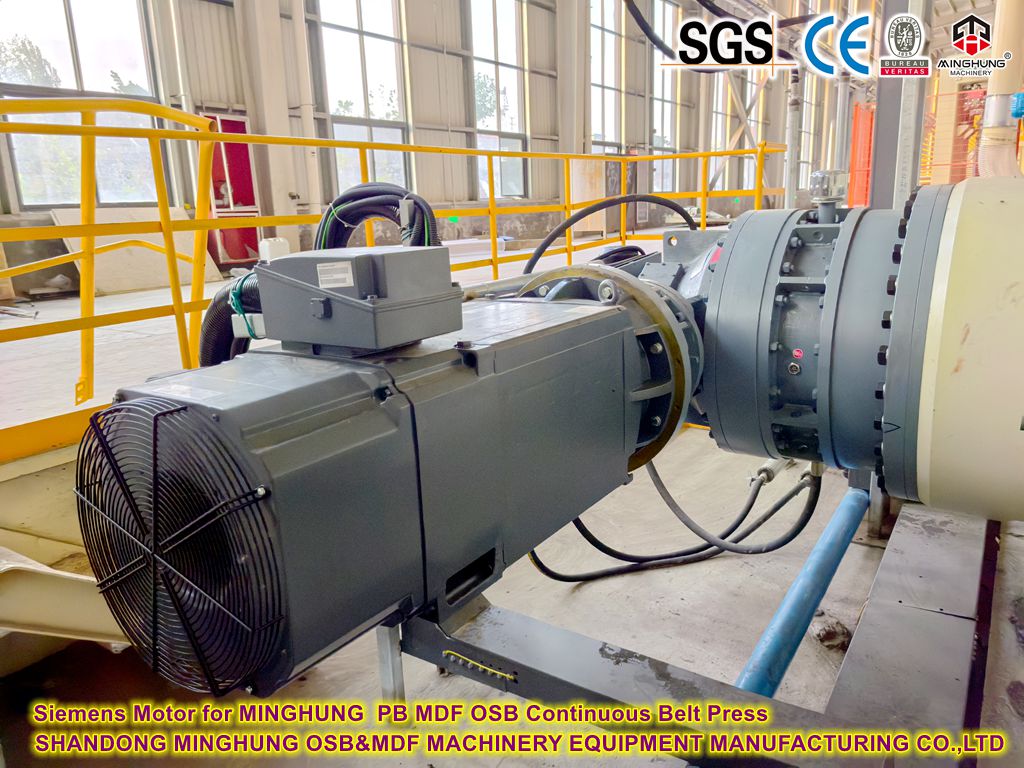

Servo Motor Drive: Setiap zona digerakkan oleh motor servo independen dan sekrup bola (lebih tepat, perawatan yang relatif lebih sederhana).
Implementasi Zonasi Kontrol Suhu: Platens berisi jaringan internal saluran medium pemanasan/pendingin independen yang sesuai dengan 12 zona suhu. Membutuhkan teknik pengeboran dan pengelasan/penyegelan yang canggih.
3. Sistem Hidrolik / Sistem Drive:
Solusi hidrolik: Membutuhkan beberapa unit daya hidrolik yang independen atau sangat terkendali, katup servo, akumulator, sensor (tekanan, posisi). Menghasilkan kompleksitas dan biaya sistem yang tinggi.
Solusi Motor Servo: Membutuhkan beberapa motor servo daya tinggi, drive, encoder posisi presisi tinggi. Menawarkan kontrol yang lebih tepat, konsumsi energi yang berpotensi lebih rendah, dan pemeliharaan yang relatif disederhanakan.
4. Sistem Kontrol Suhu:
Sistem distribusi uap atau uap termal yang kompleks, dilengkapi dengan 12 set katup kontrol independen (katup pengatur, katup hidup/off), sensor suhu, dan pengontrol PID.
Mungkin memerlukan sistem pendingin yang efisien (misalnya, air dingin) untuk pendinginan cepat atau kontrol suhu yang tepat.
5. Sistem Kontrol:

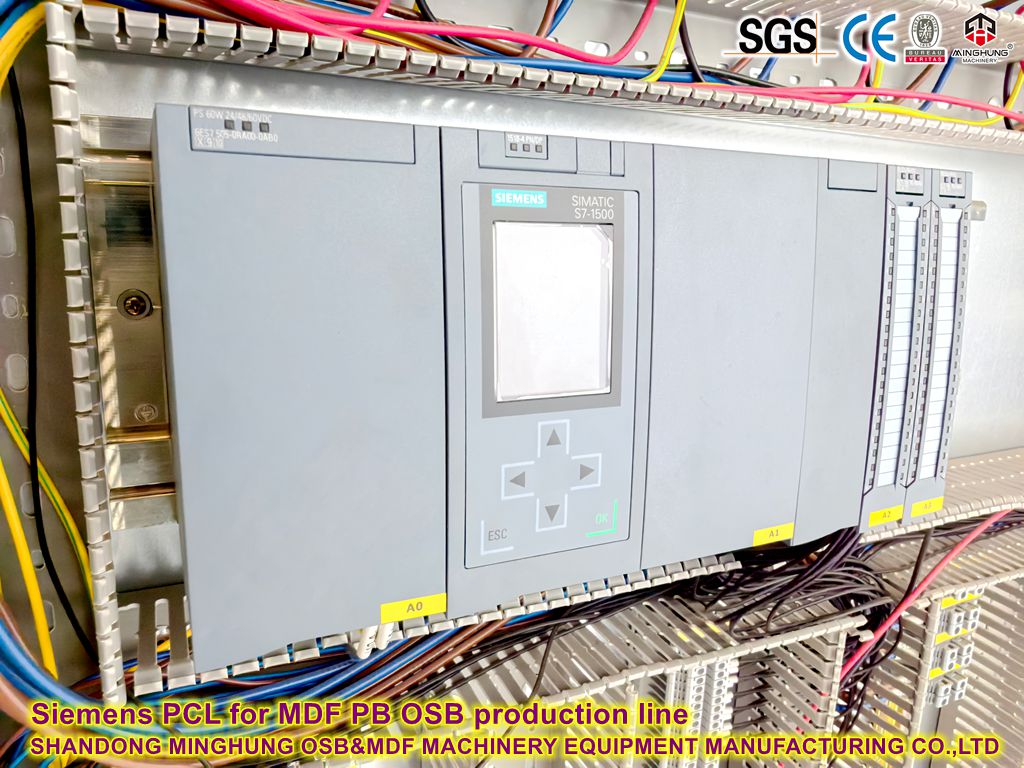

Inti: Sistem kontrol PLC industri berkinerja tinggi .
Fungsi:
Secara independen memperoleh dan memproses sinyal tekanan/posisi dari 12 zona tekanan dan sinyal suhu dari 12 zona suhu.
Lakukan kontrol loop tertutup secara independen dari tekanan dan posisi untuk setiap zona tekanan (setel profil tekanan, tinggal, dekompresi).
Lakukan kontrol suhu loop tertutup secara independen untuk setiap zona suhu (set profil suhu).
Fungsi Lanjutan: Menyimpan dan mengingat resep proses untuk produk yang berbeda (profil tekanan, profil suhu, waktu); pemantauan waktu nyata dan pencatatan semua parameter zonal; diagnosis kesalahan; interlock keamanan (misalnya, alarm atau shutdown jika ketidakseimbangan tekanan antar zona terlalu besar); Komunikasi dengan sistem MES pabrik.

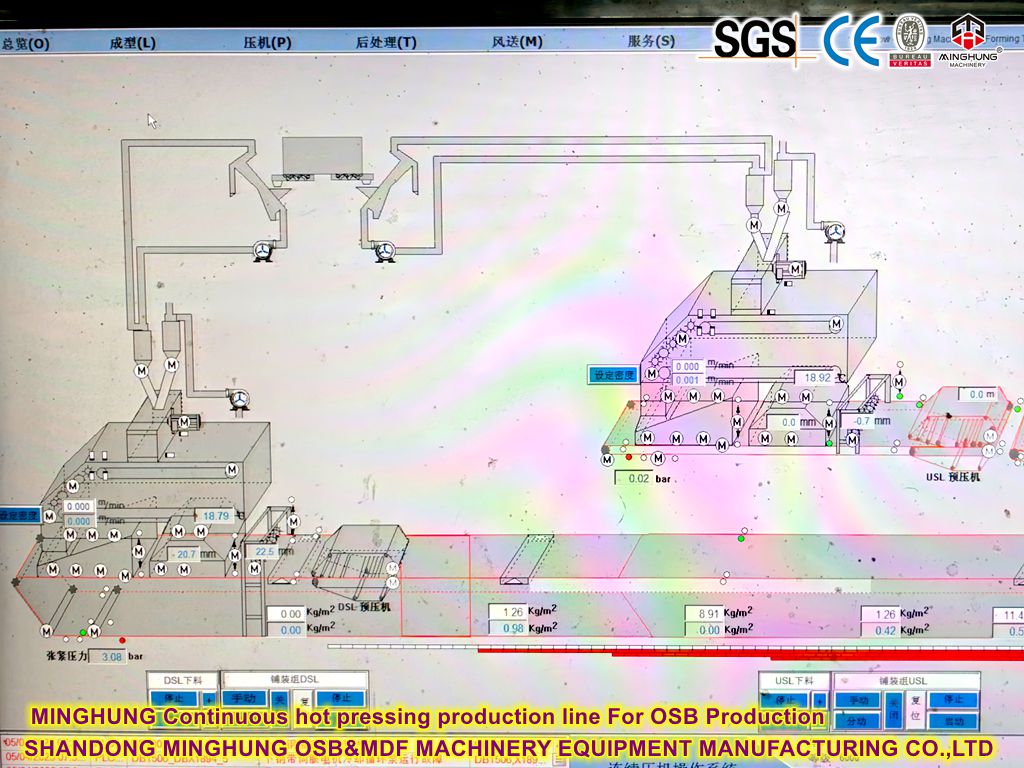

HMI (antarmuka mesin manusia): antarmuka grafis untuk tampilan intuitif dari status masing-masing zona (tekanan, suhu, posisi); pengaturan resep; melihat kurva sejarah.
6. Sensor:
Tekanan/Posisi: Setiap zona tekanan membutuhkan sensor tekanan presisi tinggi dan sensor posisi (misalnya, transduser perpindahan linier magnetostriktif).
Suhu: Setiap zona suhu membutuhkan setidaknya satu termokopel yang tahan tinggi, suhu tinggi, respons cepat (biasanya dipasang di dalam pelat di dekat permukaan).
Memproduksi papan furnitur berkualitas tinggi, papan kabinet (membutuhkan kualitas permukaan tinggi, deformasi rendah).
Memproduksi substrat lantai laminasi kelas atas (membutuhkan kepadatan permukaan yang sangat tinggi dan ketahanan aus).
Menghasilkan panel pintu, countertops, dan produk lain yang menuntut kerataan tinggi.
Memproduksi papan partikel dengan struktur khusus (lulus, multi-layer) atau persyaratan distribusi kepadatan khusus.
Jalur produksi fleksibel yang membutuhkan spesifikasi produk yang sering atau perubahan bahan baku.
Mengejar produksi papan kelas lingkungan tertinggi (misalnya, super e0), di mana keseragaman membantu mengurangi emisi formaldehida.
