Stacker Penghisap Vakum untuk Ultra Tipis Kayu Lapis Veneer
Komponen utama
Komponen | Fungsi & Deskripsi Utama |
Bagian Penyampaian | Terdiri dari rangka konveyor, roller penggerak, dan ban berjalan khusus. Sabuk biasanya memiliki lubang tembus untuk memungkinkan gaya hisap vakum bekerja pada veneer melalui permukaan sabuk. |
Sistem Hisap Vakum | Ini adalah inti dari peralatan, termasuk kipas angin (atau pompa vakum), ruang hisap (pleno), saluran pipa, dll. Pengoperasian kipas menciptakan zona tekanan negatif yang stabil di dalam ruang hisap. |
Rangka Mesin | Struktur berkekuatan tinggi yang dilas dari profil dan pelat baja, digunakan untuk menopang dan memasang semua komponen lainnya, memastikan stabilitas operasional peralatan. |
Sistem Pneumatik | Terdiri dari silinder, unit perawatan sumber udara (FRL), katup solenoid, dll. Katup ini memberikan daya untuk mekanisme seperti perangkat pembongkaran dan perangkat penyelarasan, melakukan tindakan seperti mendorong, menarik, dan menjepit. |
Meja Angkat | Biasanya meja pengangkat hidrolik tipe gunting atau digerakkan oleh motor, digunakan untuk menopang tumpukan veneer yang terus bertambah. Secara otomatis turun seiring bertambahnya tinggi tumpukan untuk mempertahankan ketinggian penerimaan yang konstan. |
Sistem Kontrol Listrik | Berpusat di sekitar PLC (Programmable Logic Controller), dikombinasikan dengan layar sentuh (HMI), inverter, sensor, dll., untuk mencapai fungsi kontrol otomatis, pengaturan parameter, pemantauan status, dan alarm kesalahan pada peralatan. |
Proses Kerja
1. Pengumpanan Veneer Ultra-Tipis: Veneer ultra-tipis (0,2-1,5 mm) disalurkan dari mesin pengupas atau pengering hulu ke dalam pengumpan penumpuk. Rol tekan anti-keriting memastikan masuknya rata.
2. Pengisapan Tekanan Mikro: Kipas frekuensi variabel menyala, secara otomatis menyesuaikan ke mode tekanan mikro (-8mbar hingga -12mbar) berdasarkan ketebalan veneer. Cangkir hisap berdensitas tinggi mencengkeram veneer secara merata, mencegah kerusakan akibat tekanan lokal.
3. Pengangkutan Halus: Veneer diangkut dengan lancar pada sabuk hisap fleksibel dengan kecepatan hingga 120 m/menit. Desain ringan meminimalkan dampak start-stop.
4. Pemosisian Cerdas: Sensor fotolistrik mendeteksi posisi veneer secara real-time. Sistem kontrol menghitung waktu pelepasan optimal berdasarkan parameter yang telah ditetapkan. Untuk veneer tipis, sistem secara otomatis mengoreksi zona pelepasan berdasarkan ketebalan dan kecepatan.
5. Pelepasan Lembut: Lengan penendang yang digerakkan servo melepaskan veneer dengan gerakan lembut. Kesalahan penempatan berada dalam ±1 mm, dan veneer mendarat dengan mulus ke platform penumpukan pengangkat.
6. Penumpukan yang Tepat: Platform penumpukan secara otomatis turun sebanyak satu ketebalan veneer (presisi 0,1 mm), mempertahankan ketinggian atas tumpukan yang konstan dan mencegah veneer tipis melayang dan tidak sejajar.
7. Output Tumpukan Penuh: Setelah mencapai ketinggian tumpukan yang telah ditetapkan, platform mengirimkan tumpukan penuh veneer ultra-tipis untuk dikeluarkan dengan forklift atau dipindahkan melalui konveyor.
Spesifikasi Utama
penumpuk veneer 4 kaki |
|
model | MH-VS127A |
mode pengangkatan | angkat hidrolik*3kw*1set |
motor kipas | 5,5kw*2 buah |
penggerak motor | 3kw * 2 buah |
tekan veneer motor | 2.2kw * 1 buah |
konveyor veneer limbah | 2.2kw * 1 buah |
kekuatan total | 25kw |
ukuran veneer | 900-1300*600-1300mm |
ketebalan | <3.6mm |
berat total | 2,5t |
ukuran | 5500*2000*2750mm |
|
|

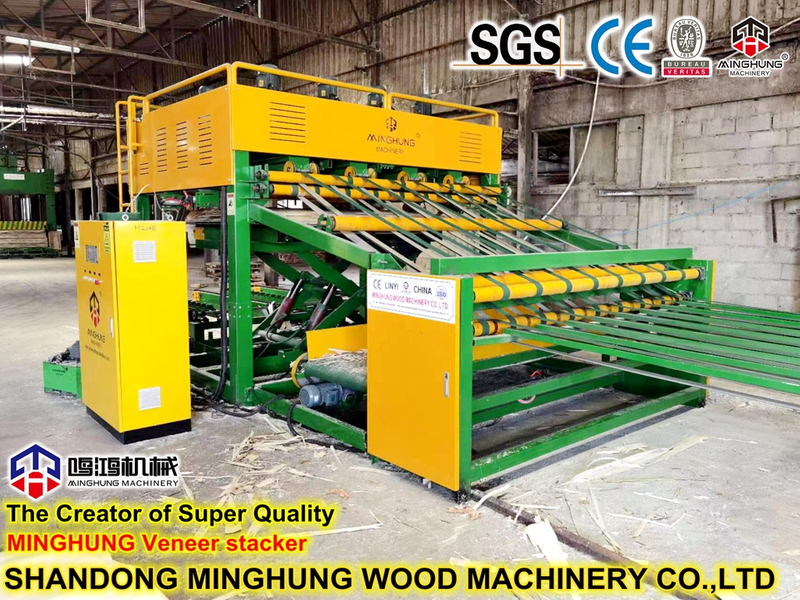

penumpuk veneer 8 kaki |
|
model | MH-VS2600A |
mode pengangkatan | angkat hidrolik *3kw*1set |
motor kipas | 5,5kw*4 buah |
penggerak motor | 3kw * 2 buah |
tekan veneer motor | 2.2kw * 1 buah |
konveyor veneer limbah | 2.2kw * 1 buah |
kekuatan total | 35kw |
ukuran veneer | 2300-2600*600-1400mm |
ketebalan | <3.6mm |
berat total | 5t |
ukuran | 6500*3200*2750mm |
Keuntungan utama
1. Dirancang untuk Veneer Ultra-Tipis: Dirancang khusus untuk karakteristik fisik veneer ultra-tipis 0,2-1,5 mm, yang secara mendasar mengatasi permasalahan industri seperti kerapuhan, pengeritingan, dan kesulitan menyedot.
2. Teknologi Hisap Tekanan Mikro: Kontrol vakum tekanan mikro yang dikategorikan dengan gaya hisap yang dapat disesuaikan secara tepat menghindari kerusakan lapisan ultra-tipis yang disebabkan oleh hisapan berlebihan yang biasa terjadi pada penumpuk tradisional.
3. Sistem Transportasi Fleksibel: Sabuk hisap yang ringan dan mekanisme penendang yang digerakkan servo meminimalkan dampak start-stop dan pelepasan, memastikan lapisan tipis tetap utuh dan tidak rusak.
4. Pelepasan Adaptif Kecepatan: Secara otomatis mengoreksi waktu dan zona pelepasan berdasarkan ketebalan veneer dan kecepatan pengangkutan, memastikan penempatan yang tepat untuk spesifikasi veneer tipis yang berbeda.
5. Desain Anti-Statis: Sabuk konveyor dan platform penumpukan menggunakan bahan anti-statis untuk mencegah veneer ultra-tipis menempel karena listrik statis, sehingga menjaga kerapian penumpukan.
6. Hemat Energi & Kecepatan Tinggi: Kipas frekuensi variabel menyediakan daya sesuai permintaan, menghemat lebih dari 30% energi dibandingkan model tradisional sambil mempertahankan kemampuan penumpukan kecepatan tinggi 120 m/mnt.
7. Kerapihan Penumpukan Terdepan di Industri: Sensor presisi tinggi dikombinasikan dengan kontrol servo mencapai kesalahan penempatan dalam ±1 mm, dengan tepi tumpukan serapi seolah dipotong dengan pisau.
8. Pengoperasian Cerdas: PLC dilengkapi perpustakaan parameter bawaan untuk veneer ultra-tipis, memungkinkan pemanggilan kembali parameter penumpukan yang dioptimalkan dengan satu sentuhan untuk ketebalan berbeda tanpa penyesuaian manual berulang kali.
Tentang Kami
Layanan kami
Pengujian Sampel Gratis: Kami menawarkan pengujian penumpukan gratis untuk veneer ultra-tipis pelanggan (mulai dari 0,2 mm) untuk memverifikasi kinerja peralatan.
Desain Khusus: Desain dan modifikasi non-standar sesuai dengan persyaratan khusus veneer ultra-tipis (misalnya, ukuran khusus, kadar air spesifik).
Instalasi & Komisioning Profesional: Teknisi berpengalaman dikirim untuk panduan instalasi dan commissioning di lokasi, memastikan adaptasi sempurna pada lini produksi veneer ultra-tipis.
Pelatihan Operasi: Pelatihan khusus untuk operator pelanggan mengenai penumpukan veneer ultra-tipis, termasuk pengaturan parameter, pemecahan masalah, dan pemeliharaan harian.
Pasokan Suku Cadang: Pusat suku cadang global menyediakan suku cadang yang aus seperti cangkir hisap khusus veneer ultra-tipis dan segel untuk pasokan cepat.
Dukungan Teknis Jarak Jauh: Dukungan teknis online 24/7 untuk respons cepat terhadap masalah pelanggan.
