Ⅲ. Lebar yang dapat disesuaikan
I. Prinsip Kustomisasi Inti
1.1 Arsitektur Mekanik Modular
Unit yang dapat disesuaikan dengan lebar: Modul standar 500mm dirakit melalui pin penguncian hidrolik (± 0,05mm presisi).
Sambungan pelat yang mulus: Pengelasan laser + pemolesan plasma (Ra≤0.8μm).
1.2 Sistem hidrolik adaptif
Peningkatan lebar | Silinder tambahan | Kontrol Keseragaman |
Per 1 meter | 4–6 silinder | Tekanan tepi + 15% + umpan balik loop tertutup |
> 3,5 meter | 8 silinder/meter | Katup tekanan sekunder (respons <50ms) |
1.3 Manajemen Termal
Pemanasan Zonasi:
Pusat: 180–220 ° C.
Tepi: +10–20 ° C Kompensasi
Kontrol Ekspansi :
Platens pre-cambered (0,1-0,3mm/m lengkung)
Bingkai Besi Cor Low-Expansion (CTE 1.2 × 10⁻⁶/K)
2. Teknologi Utama
2.1 eliminasi efek tepi
Solusi Fisik:
Tabung pemanas dendam ganda (tepi: jarak ≤80mm)
Sayap pelat yang dapat diperpanjang (digerakkan oleh hidrolik, +100mm)
Sistem Kontrol:
Termografi inframerah (resolusi 0,5 ° C) → Penyesuaian suhu tepi dinamis
Array sensor tekanan (1 sensor/200mm) → kompensasi tekanan adaptif
2.2 Jaminan Kekakuan Dinamis
Peningkatan Struktural:
Komponen | Penguatan versi lebar |
Bingkai utama | Baja kotak +40% tulang rusuk internal |
Dukungan Platen | Panduan berlapis tungsten karbida |
Penindasan Getaran:
Redaman aktif (rentang frekuensi 0–50Hz)
Kontrol Tension Sabuk (± 1% presisi)

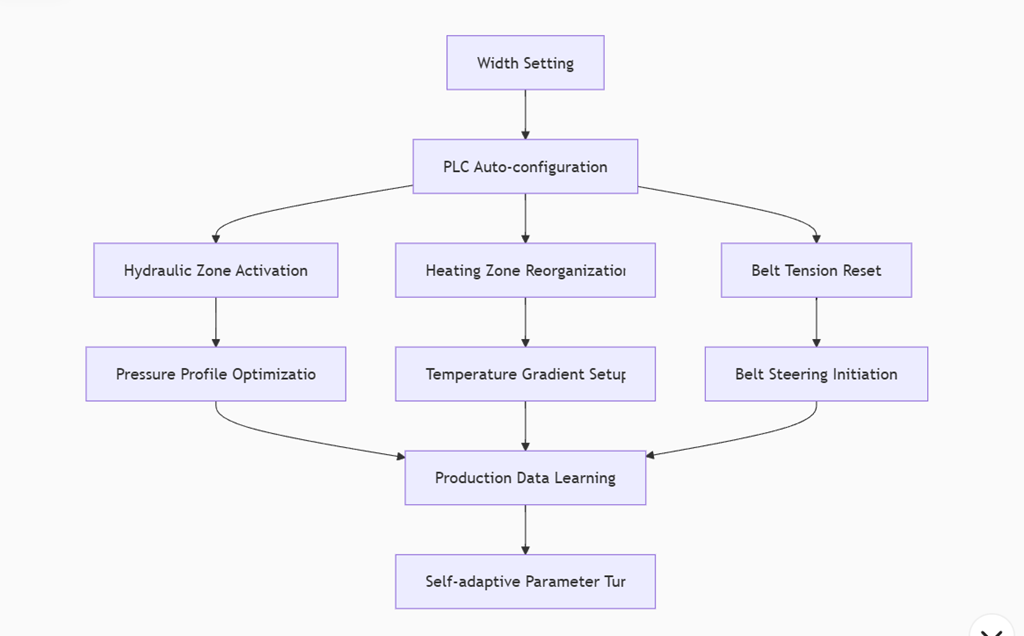

2.3 Logika Kontrol Cerdas
3. Validasi Kustomisasi
3.1 Perbandingan Kinerja (2,8m vs 4.2m tekan)
Metrik | 2,8m tekan | 4.2m Tekan | Diferensiasi teknis |
Variasi kepadatan | ± 3% | ± 4,5% | +12 Silinder Edge |
Toleransi ketebalan | ± 0,15mm | ± 0,22mm | Bingkai Bertulang + Pengukur Laser |
Warpage | ≤0.8mm/m | ≤1.2mm/m | Kontrol suhu tepi ± 1,5 ° C |
Peningkatan kapasitas | Baseline | 0.5 | Max. Kecepatan sabuk 110m/mnt |
3.2 Kasus Implementasi
Garis lebar sempit (1.2m):
Aplikasi: Laboratorium R&D/papan khusus
Key Tech: Sistem perubahan cepat (sakelar lebar 45 menit)
Garis ekstra-lebar (4,5m):
Aplikasi: Panel Struktural untuk Konstruksi
Inovasi: Split Platens (Celah Ekspansi 10mm)
4. Alur kerja kustomisasi
Analisis Persyaratan-> Studi Kelayakan- > Konfigurasi Modular-> Peningkatan Komponen Kritis- > Pemrograman Sistem Kontrol- > f [Pra-perakitan pabrik- > Commissioning di tempat- > Parameter Proses Tuning- > Penerimaan Produksi Produksi
